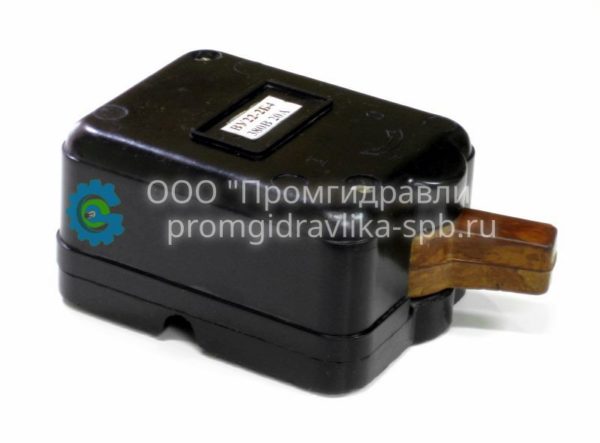

Выключатели ВУ22
Выключатели управления ВУ с непосредственным приводом предназначены для продолжительного проведения тока в номинальном режиме и для оперативных включений и отключений цепей постоянного и переменного тока частотой 50Гц для тягового и кранового электрооборудования.
Выключатели управления однополюсные серии ВУ для оперативных включений и отключений цепей постоянного и переменного тока частотой 50Гц для тягового и кранового электрооборудования.
Рабочее положение выключателей типа ВУ22-2 и ВУ22-3 в пространстве – вертикальное, рукояткой вниз с допустимым отклонением от рабочего положения до 10 град.
В любую сторону; выключателей типа ВУ22-4 – любое, при наклонном и вертикальном расположении контакты выключателя должны быть обращены вверх.
Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями IP00 по ГОСТ 14255-69.
Технические условия ТУ 16-526.360-78, ГОСТ 9219-88.
Описание
Технические характеристики выключателей ВУ22:
| Типоисполнение выключателя |
Конструкции | Мат. контакт. | Ном. напряж., В |
Ном. ток выкл., А | Ном. ток предох., А | Включаемый и отключаемый токи, А | Масса кг не более | |||||
| Пост. тока | Пер. тока | Номинальный | Предельный | |||||||||
| Пост. | Перем. | Пост. | Перем. | |||||||||
| ВУ22-2Б1 У3(Т3; ХЛ3) | С ручным возвратом | С гашением дуги | Медь | 550 | — | 20 | — | 20 | — | 23 | — | 0,6 |
| ВУ22-2Б2 У31) | 750 | 2 | 2 | 0,6 | ||||||||
| ВУ22-2А3 У3(Т3) | С самовозврат. | 550 | 20 | 20 | 0,6 | |||||||
| ВУ22-2Б4 У3(Т3; ХЛ3) | С ручным возвратом | Без гашения дуги | 110 | 500 | 5 | 15 | 15 | 40 | 0,5 | |||
| ВУ22-2Б5 У3(Т3) | Серебро | 250 | 380 | 40 | 1 | 20 | 2 | 50 | 0,5 | |||
| ВУ22-2Б6 У32) | Медь | 110 | 500 | 20 | 5 | 15 | 15 | 40 | 0,5 | |||
| ВУ22-2А7 У3(Т3) | С самовозврат. | 0,5 | ||||||||||
| ВУ22-2Б8 У33) | С ручным возвратом | — | До 20 | — | — | 0,5 | ||||||
| ВУ22-3Б1 У3(Т3) | С гашением дуги | 250 | 380 | 20 | 15 | 20 | 30 | 25 | 75 | 0,7 | ||
| ВУ22-3Б2 У3(Т3) | Без гашения дуги | Серебро | 40 | 45 | 1 | 20 | 2 | 50 | 0,7 | |||
| ВУ22-4А1 У3(Т3) | С самовозврат. | 220 | 20 | — | 2 | 4 | 60 | 0,3 | ||||
| ВУ22-4Б2 У3(Т3) | С ручным возвратом | 0,3 | ||||||||||
1)Выключатель для включения и отключения постоянного тока при активной нагрузке.
2)Выключатель с отверстием в рукоятке, предназначенный для параллельной работы.
3)Выключатель-переключатель.
Примечание: выключатели серии ВУ зоны некоммутируемых минимальных (критических) токов не имеют.
