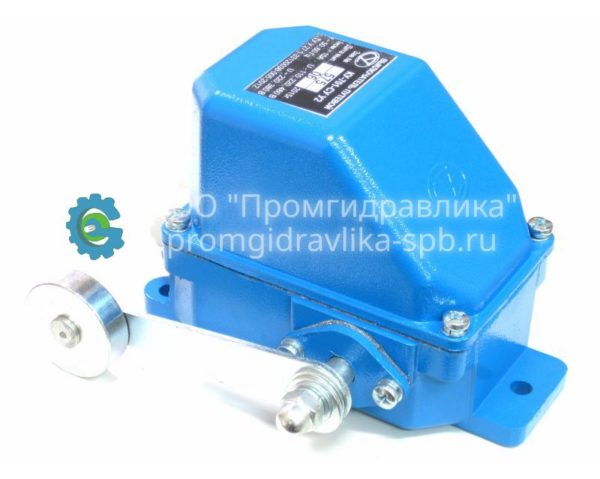

Выключатели конечные КУ-701, НВ-701
Выключатели концевые КУ-701 , КУ-703, КУ-704 предназначены для коммутации цепей управления в крановых электроприводах. Концевые выключатели имеют две независимые электрические цепи и могут работать как на переменном, так и на постоянном токе в повторно-кратковременном режиме.
Концевые выключатели применяются в схемах управления для ограничения линейного передвижения механизмов:
КУ-701 – при небольших величинах выбега;
КУ-704, КУ- 706 – с любой величиной выбега;
КУ-703 – ограничивает ход механизмов подъема.
Концевые выключатели НВ-701, НВ-702 применяются в схемах различных механизмов.
Степень защиты: IP44.
Температура окружающей среды от — 40°С до +40°С.
Описание
Технические характеристики концевых выключателей:
| Тип | Ток продолж. режима, А | Включаемый ток, А | Отключаемый ток, А | Масса, кг | ||||
| При перем. напряж. до 500В | При пост. напряж. 110, 220, 440В | При перем. напряж. до 500 В | При пост. напряж. | |||||
| 110 | 220 | 440 | ||||||
| КУ 701 | 10 | 50 | 25 | 10 | 2,5 | 1,5 | 0,5 | 2,7 |
| КУ 703 | ||||||||
| КУ 704 | ||||||||
| КУ 706 | ||||||||
| НВ 701 | ||||||||
| НВ 702 | ||||||||
Классификация привода выключателей:
| Тип | Число рабочих положений | Тип привода | Фиксация | Максимальная скорость привода, м/мин |
| КУ-701 | 3 | Рычаг с роликом | Самовозврат рычага | 150 |
| КУ-703 | 2 | Груз с противовесом | Фиксация в крайних положениях | не ограничена |
| КУ-704 | 3 | Рычаг пластинчатый W-образный | Фиксация в каждом положении | 100 |
| КУ-706 | 2 | Два рычага с роликами | Фиксация в крайних положениях | 300 |
| НВ-701 | 2 | Педаль | Самовозврат педали в нулевое положение | — |
| НВ-702 | 3 | Две педали | Самовозврат педалей в нулевое положение | — |
Концевые выключатели обеспечивают без смены контактов не менее 400000 включений и отключений указанных токов: 70% — переменного и 50% постоянного.
Концевые выключатели выпускаются в климатическом исполнении – У2.
