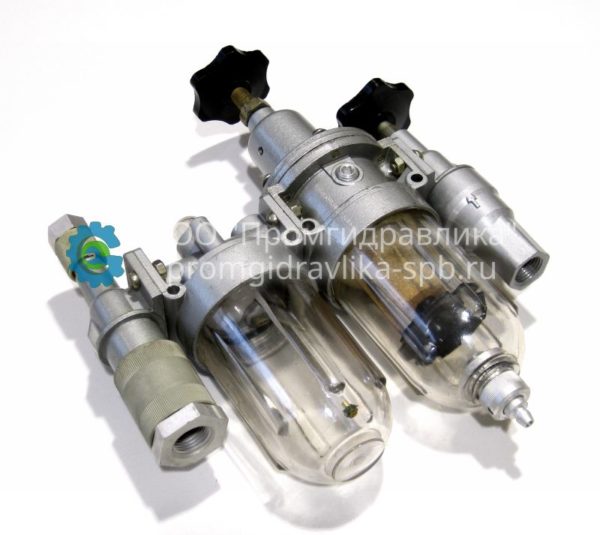

Устройство очистки сжатого воздуха П-ППВМ

Устройства очистки сжатого воздуха П-ППВМ предназначены для подготовки сжатого воздуха для газостатических подшипников шлифовальных станков и пневмоприводов различного назначения с повышенными требованиями к очистке воздуха.

Функциональное назначение устройств очистки сжатого воздуха П-ППВМ:

отключение пневмоприводов от линии питания;
предотвращение обратного потока сжатого воздуха;
предварительная очистка сжатого воздуха от твердых частиц и капельной влаги;
настройка и автоматическое поддержание на заданном уровне выходного давления;
осушка сжатого воздуха;
визуальный контроль давления настройки;
удаление конденсата;
тонкая очистка сжатого воздуха.

Устройства очистки сжатого воздуха подразделяются:

по величине условного прохода 10 и 16мм;
по классу загрязненности сжатого воздуха на выходе;
по виду присоединительной резьбы: 1 — метрическая по ГОСТ 24705-81; 2 — коническая по ГОСТ 6111-52; 3 — метрическая по ГОСТ 24705-81 и полуавтоматическое удаление конденсата; 4 — коническая по ГОСТ 6111-52 и полуавтоматическое удаление конденсата.

В устройствах П-ППВМ предусмотрена возможность отбора сжатого воздуха после первой ступени очистки через отверстие К1/2″ по ГОСТ 6111-52, закрытое пробкой.

Описание

Технические характеристики устройства очистки сжатого воздуха П-ППВМ:

Наименование параметра	Типоразмеры
	П-ППВМ 10-14 П-ППВМ 16-14	П-ППВМ 10-24 П-ППВМ 16-24
	Значение параметра
Условный проход, мм	10 и 16
Давление, МПа (кгс/см2): — номинальное — минимальное	1,0(10) 0,1(1,0)
Номинальный расход воздуха при давлении на выходе 0,63 МПа, м3/мин, не менее	1,25
Диапазон настройки давления на выходе, МПа (кгс/см2)	0,05-0,9 (0,5-9,0)
Абсолютная тонкость фильтрации, мкм	5	0,5
Степень очистки, %, не менее	—	99,9
Снижение температуры точки росы, оС, не менее	-10
Габаритные размеры, мм, не более: — длина L — ширина B — высота H	350 125 300	435 125 300
Масса, кг, не более	3,5	4,5
