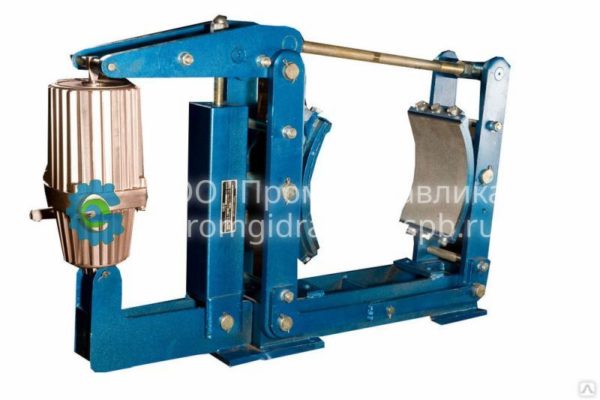

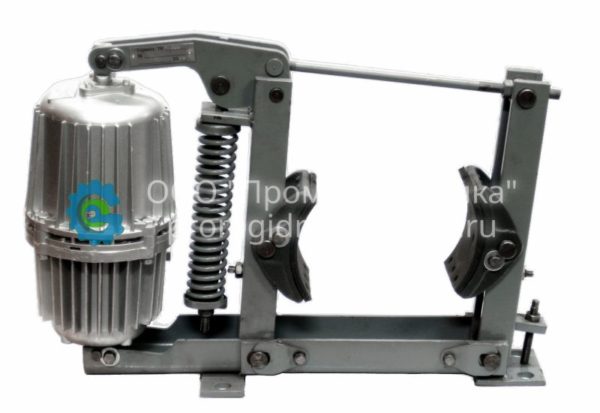

Тормоза колодочные ТКГ

Тормоза колодочные ТКГ –предназначены для остановки и удержания валов механизмов в заторможенном состоянии при неработающем приводе.

Тормоза не предназначены для работы в радиоактивной, взрыво- и пожароопасных средах, в помещениях с повышенным содержанием паров кислот и щелочей. При установке на механизмах, работающих на открытом воздухе, тормоза должны быть защищены кожухом от попадания атмосферных осадков.

Климатические исполнения: У, Т, и ХЛ.

Категория размещения 2 по ГОСТ 15150.

Режим работы тормоза (ПВ%), допустимое число включений при различных режимах и температурах окружающей среды, рабочая жидкость для разных температур определяются данными электрогидравлического толкателя.

Описание

Технические характеристики тормозов колодочных ТКГ:

Параметры	Типоразмер тормоза
Параметры	ТКГ-160М	ТКГ-200М	ТКГ-300М	ТКГ-400М	ТКГ-500М
Диаметр тормозной шкива,мм	160	200	300	400	500
Тип толкателя	ТЭ-30	ТЭ-30	ТЭ-50	ТЭ-80	ТЭ-80
Максимальный тормозной момент , Н.м	100	300	800	1500	2500
Потребляемая мощность, Вт	160	160	200	240	240
Род тока	Переменный, частотой 50Гц,
Напряжение, В	220/380
Номинальное усилие на штоке электрогидротолкателя, Н, не менее	300	300	500	800	800
Ход штока электрогидротолкателя совместно с рычагом тормоза, мм	32	32	65	80	80
Время наложения колодок, с, не более	0,2	0,2	0,35	0,4	0,4
Масса тормоза, кг, не более	21,5	30	55	95	150
