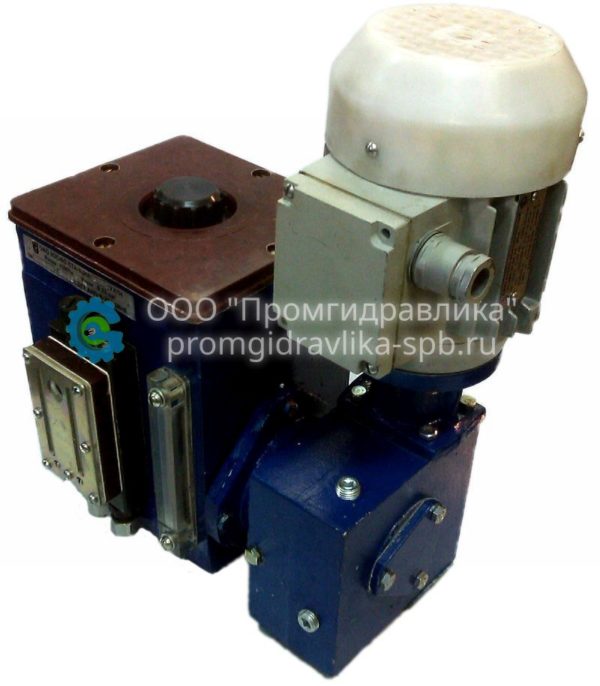

Станции смазочные многоотводные СН5М
Предназначены для подачи жидкого смазочного материала при номинальном давлении 10 МПа (100 кгс/см2), кинематической вязкостью от 10 до 1500 мм2/с к трущимся поверхностям машин, работающих в закрытых помещениях при температуре смазочного материала и окружающей среды от +1°С до +55°С. Класс чистоты смазочного материала не ниже 12.
Станция состоит из корпуса, насосных секций и привода. Корпус станции служит резервуаром для смазочного материала и базой для монтажа всех узлов и деталей.
На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса смонтирован на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой, с другой стороны расположен привод.
В боковых стенках выполнены отверстия для слива смазочного материала, закрываемые пробками. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке корпуса помещены воздушный и заливной фильтры.
Описание
| Станции смазочные многоотводные |
Тип приводного устройства | Число отводов |
Номин. вместимость бака, дм |
Масса, кг |
Габаритные размеры, мм |
Частота вращения распред. вала, 1/мин |
| 11-02, 12-02 | со свободным концом вала | 2 | 2,5 | 8 | 320x184x235 | 2.4 … 24 |
| 11-04, 12-04 | 4 | 2,5 | 10 | 320x184x235 | ||
| 11-08, 12-08 | 8 | 6,3 | 16 | 480x184x235 | ||
| 11-12, 12-12 | 12 | 10 | 24 | 640x184x235 | ||
| 21-02, 22-02 | с качательным приводом | 2 | 2,5 | 10 | 320x184x385 | |
| 21-04, 22-04 | 4 | 2,5 | 12 | 320x184x385 | ||
| 21-08, 22-08 | 8 | 6,3 | 18 | 480x184x385 | ||
| 21-12, 22-12 | 12 | 10 | 26 | 640x184x385 | ||
| 31-02-Х, 32-02-Х | с редуктором | 2 | 2,5 | 11 | 380x184x235 | |
| 31-04-Х, 32-04-Х | 4 | 2,5 | 13 | 380x184x235 | ||
| 31-08-Х, 32-08-Х | 8 | 6,3 | 19 | 540x184x235 | ||
| 31-12-Х, 32-12-Х | 12 | 10 | 27 | 700x184x235 | ||
| 41-02, 42-02 | с электро-приводом | 2 | 2,5 | 15 | 300x195x380 | 9,4 |
| 41-04, 42-04 | 4 | 2,5 | 17 | 300x195x380 | ||
| 41-08, 42-08 | 8 | 6,3 | 23 | 460x195x380 | ||
| 41-12, 42-12 | 12 | 10 | 31 | 620x195x380 |
2-я цифра – расположение приводного устройства относительно устройства
визуального контроля: 1 – правое, 2 – левое;
Х – расположение выходного вала редуктора:
1 – вверх со смещением к задней стенке корпуса;
2 – вниз о смещением к передней стенке корпуса;
3 – вперед вверху;
4 – назад внизу;
5 – вниз со смещением к задней стенке корпуса;
6 – вперед внизу;
7 – вверх со смещением к передней стенке корпуса
8 – назад вверху;
0 – для исполнений с другими видами приводов.
