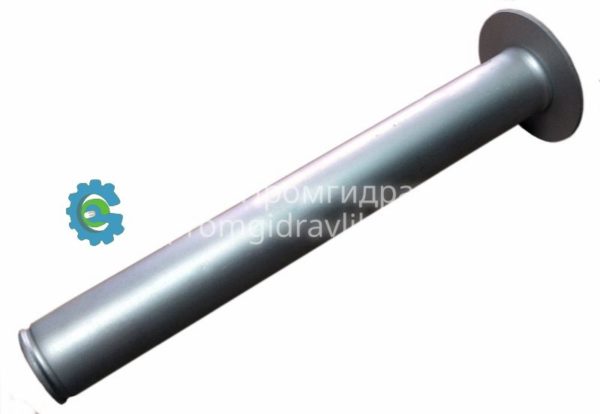

Сепараторы патронные магнитные Г42

Сепараторы патронные магнитные Г42

Сепараторы патронные магнитные Г42 ОСТ2 Г42-1-84 предназначены для улавливания ферромагнитных частиц из рабочих жидкостей с кинематической вязкостью от 1,2 до 600 мм2/с при температуре окружающей среды от +1 до +45ºС в гидравлических, смазочных системах и системах смазочно-охлаждающих жидкостей станков.

Сепараторы патронные магнитные рекомендуется устанавливать в гидравлических и смазочных баках для смазочно-охлаждающих жидкостей станков в зонах, где скорость потока рабочей жидкости не превышает 1 м/мин. Рекомендуется устанавливать сепараторы в заливных и сливных дренажных трубопроводах и отстойниках баков.

Очистка сепараторов производится по мере накопления на них ферромагнитных частиц (загрязнений). Для очистки сепаратора следует извлечь магнитную систему из корпуса сепаратора, протереть корпус и снова вставить магнитную систему.

Описание

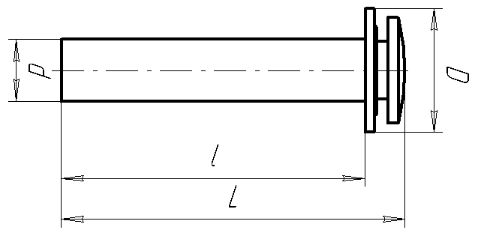

Технические характеристики и габаритные размеры сепараторов патронных магнитных Г42:

Тип сепаратора Размеры, мм Масса, кг, не более Масса ферромагнитных частиц, кг, не менее
D d не более d1 L не более l не более l1 не более
1 28 15 13 80 70 5 0,07 0,03
2 28 15 13 125 112 5 0,1 0,05
3 38 20 18 135 120 5 0,2 0,075
4 38 20 18 175 160 5 0,3 0,1
5 58 30 26 175 158 10 0,4 0,19
6 58 30 26 230 212 10 0,6 0,27
7 78 40 36 220 205 10 1 0,4
8 78 40 36 295 280 10 1,4 0,55
