Реле времени РВП

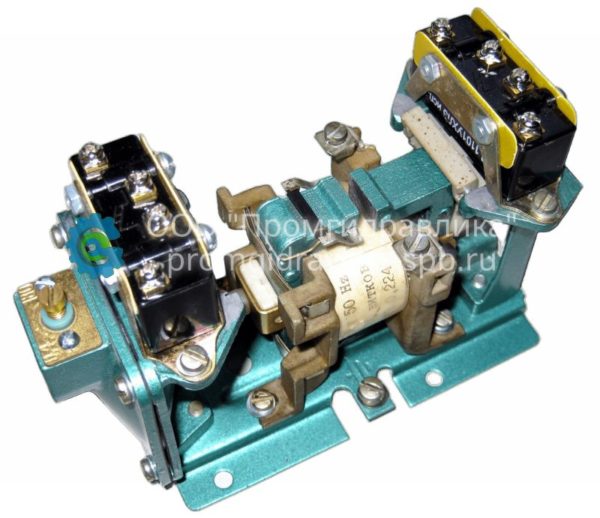

Реле времени серии РВП применяется для передачи команд из одной электрической цепи в другую с определенными, предварительно установленными выдержками времени.
Элементы конструкции реле (электромагнитный привод, пневматическая приставка) смонтированы на металлической пластине.
Реле имеет следующие модификации:
- РВП-72-3121 — с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод;
- РВП-72-3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода;
- РВП-72-3221 — с одной пневматической приставкой с началом отсчета выдержки времени после подачи напряжения питания на электромагнитный привод и дополнительными контактами (1 зам. + 1 разм.), срабатывающими без выдержки времени;
- РВП-72-3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания с электромагнитного привода и дополнительными контактами (1 зам. + 1 разм.), срабатывающими без выдержки времени;
- РВП-72-3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.
Описание
Расшифровка РВП-72-ХХХХ-00-Х4
РВП – реле времени пневматическое
72 — номер разработки серии
Х — величина реле
Х — род, вид, и число контактов («1» — 1з + 1р с выдержкой времени;
«2» — 1з + 1р с выдержкой времени, 1з + 1р мгновенного действия;
«3» — 2з + 2р с выдержкой времени;
Х — род тока электромагнитного привода (переменный)
Х — вид управляющей команды число независимых элементов выдержки
времени:
1 — управляемые подачей напряжения питания на электромагнитный привод,
одноэлементные;
2- управляемые снятием напряжения питания с электромагнитного привода,
одноэлементные;
3- управляемые подачей и снятием напряжения питания с электромагнитного привода,
двухэлементные реле с двумя независимыми элементами выдержки времени);
00 – степень защиты IP00
X4- климатическое исполнение и категория размещения (УХЛ, О).
Технические характеристики РВП 72:
| Тип реле | РВП-72М-3121 | РВП-72М-3221 | РВП-72М-3122 | РВП-72М-3222 | РВП-72М-3323 |
| Диапазон выдержки времени, с | 0.4 … 180 | ||||
| Напряжение питания, В (переменный ток 50/60Гц) | 12, 24, 36, 110, 115, 127, 220, 230, 240, 380, 400, 415, 440, 500, 550, 660 |
||||
| Количество пневматических приставок | 1 | 2 | |||
| Начало отсчета выдержки времени | после замыкания контакта управления | после размыкания контакта управления | после замыкания и размыкания к/у | ||
| Номинальный ток контактов, А | 16 | ||||
| Потребляемая мощность, B·A | 30 | ||||
| Время возврата реле, с, не более | 0.4 | ||||
| Время подготовки реле, с, не более | 2.0 | ||||
| Габаритные размеры, мм | 180х105х72 | ||||
| Масса, кг | 1.2 | ||||
