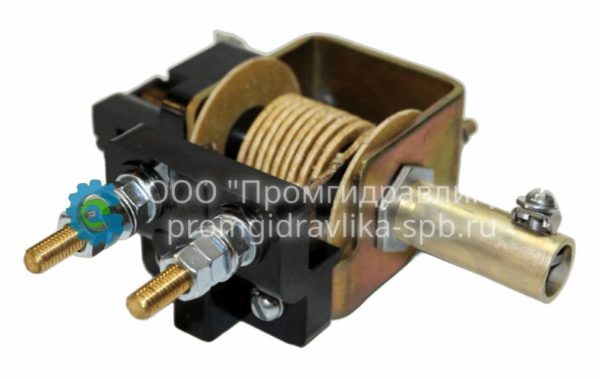

Реле максимального тока РЭО-401

Реле максимального тока РЭО-401 предназначено для защиты от перегрузок и токов короткого замыкания электродвигателей постоянного тока и электродвигателей с фазным ротором серии МТ переменного тока при частоте 50Гц.
Для защиты от перегрузок нескольких электродвигателей с фазным ротором предусмотрено исполнение скобы с несколькими электромагнитами реле РЭО-401 с одним размыкающим контактом.
Реле максимального тока РЭО-401 состоит из нескольких электромагнитных систем реле и одного блок-контакта, собранных на общей скобе.
Группа условий эксплуатации по механическим факторам — МЗ.
Климатическое исполнение УХЛ, категория размещения 3 по ГОСТ 15150.
Степень защиты IР00.
Охлаждение естественное. Реле предназначены для работы в условиях вибраций и ударных сотрясений с частотой до 25 Гц при ускорении не более 0,7g. Рабочее положение реле – крепление на вертикальной плоскости. Отклонение от рабочего положения — не более 5 градусов в любую сторону. Вес реле в зависимости от номинального тока 0,7 — 1 кг.
Реле максимального тока РЭО-401 выпускаются в соответствии с ТУ16-97 ИРАК.647 111.001 ТУ.

Описание

Технические характеристики реле максимального тока РЭО-401:

Номинальный ток, А	Пределы регулирования тока срабатывания электромагнита, (1,3 – 4), I н, А	Диаметр выводной шпильки d, мм
6	8 — 24	М6
10	13 — 40	М6
16	21 — 64	М6
25	33 — 100	М6
40	52 — 160	М6
63	82 — 252	М8
100	130 — 400	М8
160	210 — 640	М10
250	325 — 1000	М12
320	420 — 1280	М12

Величины токов, отключаемых контактами реле:

Отключаемый ток при индуктивной нагрузке, А
Постоянный ток		Переменный ток
110В	220В	110 – 380В
2,5	1	10
