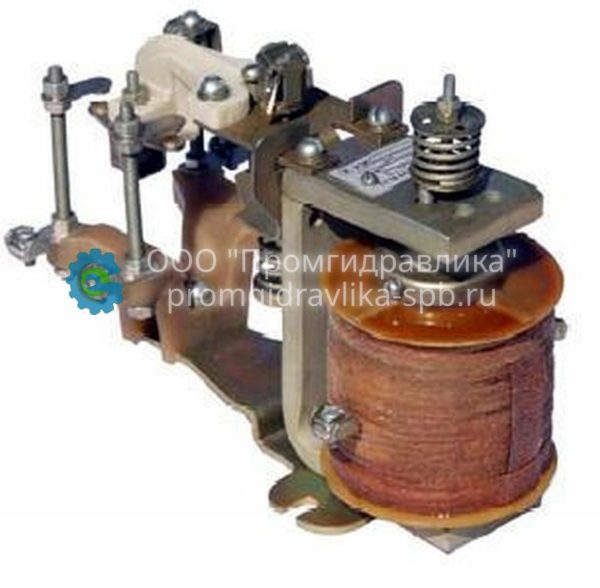

Реле контроля напряжения РЭВ-821, РЭВ-825
Реле напряжения РЭВ-821 и РЭВ-825 применяются в качестве реле контроля напряжения с ненормируемым коэффициентом возврата в цепях постоянного тока.
Реле выпускаются с 1 «з» и 1 «р» либо 2 «з» и 2 «р» контактами.
Контакты реле позволяют на месте эксплуатации изменить исполнение контактов в пределах общего количества 2 или 4.
Применение 4«р» контактов заводом не рекомендуется, т.к. при этом надежная работа реле не обеспечивается.
Присоединение внешних проводов к катушкам и контактам реле – переднее.
Втягивающие катушки реле изготавливаются на номинальные напряжения 24, 48, 110, 220В.
Описание
Технические характеристики реле контроля напряжения при холодной катушке:
| Тип реле | Число контактов | Напряжение втягивания, В, в % от Uном |
Габаритные размеры, мм |
Масса, кг |
| РЭВ-821 | 1«з» и 1«р» | 25…80 | 110х190х180 | 3.5 |
| РЭВ-825* | 2«з» и 2«р» | 35…80 | 150х200х180 |
* При 3«р» контактах пределы регулировки напряжения втягивания повышаются.
