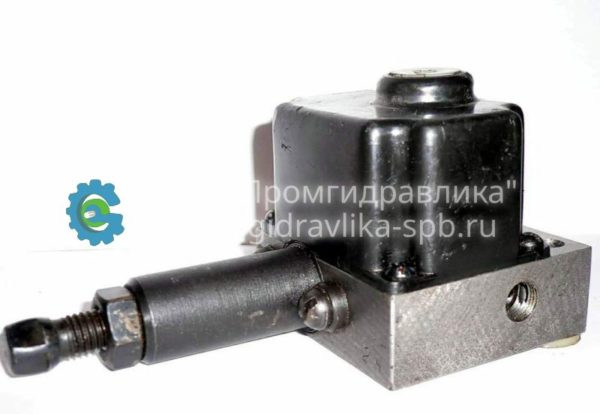

Реле давления РДП
Реле давления РДП предназначены для контроля давления рабочей среды в гидравлических системах станков и других машин.
Реле давления РДП работают на чистых минеральных маслах с кинематической вязкостью от 10 до 220мм2/с, при температуре масла от +10 до +70 ̊С.
Исполнение по присоединению:
- П – стыковое;
- Без индекса – резьбовое.
Климатическое исполнение УХЛ для умеренного климата, 0 для тропиков, категория размещения 4.
Описание
Технические характеристики реле давления РДП:
| Параметры | Типоразмер | |||
| 1РД, 1РДП | 2РД, 2РДП | 3РД, 3РДП | 4РД, 4РДП | |
| Контролируемое давление, Мпа: — номинальное — максимальное — минимальное |
6,3 7 0,6 |
10 11 0,8 |
20 22 1,0 |
32 35 3,0 |
| Зона нечувствительности, МПа, не более | 0,8 | 1,2 | 1,8 | 2,2 |
| Ток максимальный, А | 2,5 | |||
| Напряжение, В, не более: — переменного тока с частотой 50-60 Гц — постоянного тока |
380 220 |
|||
| Класс чистоты рабочей жидкости | не грубее 14 по ГОСТ 17216-71 | |||
| Номинальная тонкость фильтрации, мкм | 25 | |||
| Категория защиты реле от воздействия внешней среды | IP55 | |||
| Масса, кг., не более | 0,8 | |||
