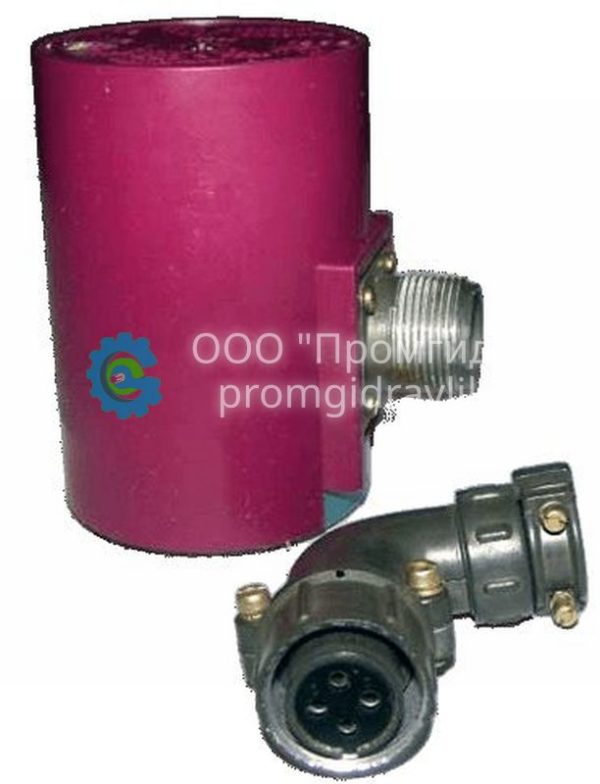

Реле давления РД-23
Реле давления РД-23 предназначены для контроля давления среды в пневматических, смазочных и гидравлических системах.
По конструкции реле разделяются на резьбовой и стыковой монтаж. Настройка реле осуществляется при снятом защитном кожухе путем вращения регулировочного винта на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и минеральном масле с кинематической вязкостью от 4 до 400 мм /с (сСт), с номинальной тонкостью фильтрации не грубее 13 класса чистоты по ГОСТ 17216, с температурой масла от плюс 10°С до плюс 55°С.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Описание
Технические характеристики реле давления РД-23:
| Параметры | Значение |
| Номинальное давление, МПа (кгс/см2) | 1,0 (10) |
| Диапазон настройки давления, МПа (кгс/см2) | 0,1-1,0 (1,0-10) |
| Зона нечувствительности, МПа (кгс/см2), не более | 0,03-0,06 (0,3-0,6) |
| Род тока | Переменный или постоянный |
| Номинальный ток, А | 2,5 |
| Напряжение, В: переменного тока 50 и 60 Гц постоянного тока |
до 380 до 220 |
| Полный 90% ресурс, циклов, не менее | 6,3*106 |
| 90% наработка до отказа, циклов, не менее | 106 |
| Масса, кг, не более | 0,5 |
