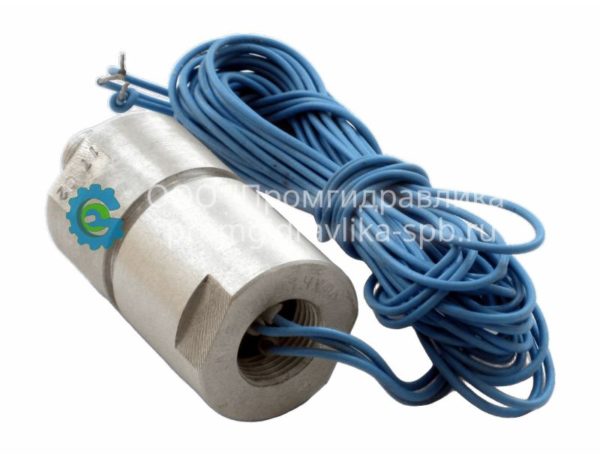

Реле давления малогабаритные МРД, МРДР
Реле давления малогабаритные предназначены для контроля давления в смазочных системах кузнечно-прессового оборудования, станков и других машин, работающих на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2 /с (сСт) при температуре масла от +5°С до +50°С и температуре окружающей среды от +1°С до +40°С.
Реле давления малогабаритные выпускают двух видов:
- нерегулируемые – МРД; регулируемые – МРДР.
Климатическое исполнение и категория размещения предназначенных для стран:
- с умеренным и холодным климатом – УХЛ4;
- с тропическим климатом – О4.1.
Описание
Технические характеристики реле давления МРД, МРДР:
| Параметры | Нерегулируемые | Регулируемые | ||||||||
| МРД-0,6 | МРД-6,3 | МРД-10 | МРД-16 | МРД-25 | МРД-32 | МРДР-1,6 | МРДР-6,3 | МРДР-32 | МРДР-63 | |
| Номинальное давление, МПа | 0,06 | 0,63 | 1 | 1,6 | 2,5 | 3,2 | 0,16 | 0,63 | 3,2 | 6,3 |
| Диапазон регулирования давления, МПа | 0,02-0,16 | 0,1-0,63 | 0,63-3,2 | 0,63-6,3 | ||||||
| Допускаемая погрешность срабатывания, %, не более | ±10 | |||||||||
| Напряжение питания постоянного тока, В | 24 | |||||||||
| Длительный ток выходных контактов реле, А |
0,5 | |||||||||
| Частота включений в минуту, не более | 2 | |||||||||
| Масса, кг, не более | 0,15 | 0,2 | ||||||||
