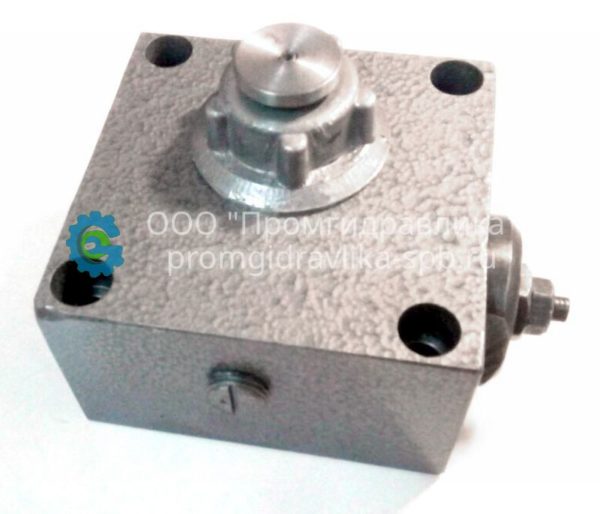

Регуляторы расхода МПГ55
Регуляторы расхода МПГ55-1.М (трехлинейные), регуляторы расхода МПГ55-2.М, МПГ55-3.М и ПГ55-62 (двухлинейные) применяются для поддержания установленной скорости перемещения рабочих органов в гидросистемах станков, независимо от нагрузки и ограничения давления в напорной линии.
Регуляторы расхода М(А,Б)ПГ55-1М имеют предохранительный клапан для ограничения давления в рабочей магистрали соответственно 6,3 , 10, 20 МПа.
Регуляторы расхода МПГ55-2.М не имеют предохранительного клапана.
Регуляторы расхода МПГ55-3.М имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении.
Регуляторы расхода ПГ55-62 с распределителем и обратным клапаном имеют обратный клапан для свободного пропуска рабочей жидкости в обратном направлении и дополнительный золотник, управляющийся от кулачка, что позволяет механически отключать и включать регулятор расхода.
Описание
Технические характеристики регуляторов расхода:
| Марка регулятора расхода | Условный проход, мм | Давление нагнетания, МПа | Расход рабочей жидкости, л/мин | Масса, кг | Габаритные размеры, мм | ||
| Ном | Макс | Ном | Макс | ||||
| МПГ55-12М | 10 | 6,3 | 10 | 25 | 32 | 4 | 138х106х97 |
| МАПГ55-12М | 10 | 10 | 12,5 | 25 | 32 | 4 | 138х106х97 |
| МБПГ55-12М | 10 | 20 | 21,5 | 25 | 32 | 4 | 138х106х97 |
| 2МДПГ55-12М | 10 | 32 | 38 | 25 | 32 | 4 | 138х106х97 |
| МПГ55-22М | 10 | 20 | 21,5 | 25 | 32 | 4,5 | 108х106х94 |
| 2МПГ55-22М | 10 | 32 | 32 | 25 | 32 | 4 | 104х110х90 |
| МПГ55-32М | 10 | 20 | 21,5 | 25 | 32 | 4 | 112х106х94 |
| МПГ55-14М | 16 | 6,3 | 10 | 100 | 120 | 7,5 | 164х126х108 |
| МАПГ55-14М | 16 | 10 | 12,5 | 100 | 120 | 7,5 | 164х126х108 |
| МБПГ55-14М | 16 | 20 | 21,5 | 100 | 120 | 7,5 | 164х126х108 |
| 2МДПГ55-14М | 16 | 32 | 38 | 100 | 120 | 8,6 | 164х126х108 |
| МПГ55-24М | 16 | 20 | 21,5 | 100 | 120 | 8 | 137х126х108 |
| 2МПГ55-24М | 16 | 32 | 32 | 100 | 120 | 8,2 | 137х126х108 |
| МПГ55-34М | 16 | 20 | 21,5 | 100 | 120 | 7,5 | 147х126х108 |
| МПГ55-15М | 20 | 6,3 | 10 | 200 | 240 | 15,5 | 207х166х132 |
| МАПГ55-15М | 20 | 10 | 12,5 | 200 | 240 | 15,5 | 207х166х132 |
| МБПГ55-15М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 207х166х132 |
| 2МДПГ55-15М | 20 | 32 | 38 | 200 | 240 | 17,4 | 207х166х132 |
| МПГ55-25М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 181х166х132 |
| 2МПГ55-25М | 20 | 32 | 32 | 200 | 240 | 17 | 181х166х132 |
| МПГ55-35М | 20 | 20 | 21,5 | 200 | 240 | 15,5 | 188х166х122 |
| ПГ55-62 | 10 | 20 | 22 | 20 | 22 | 6,5 | 165х132х124 |
