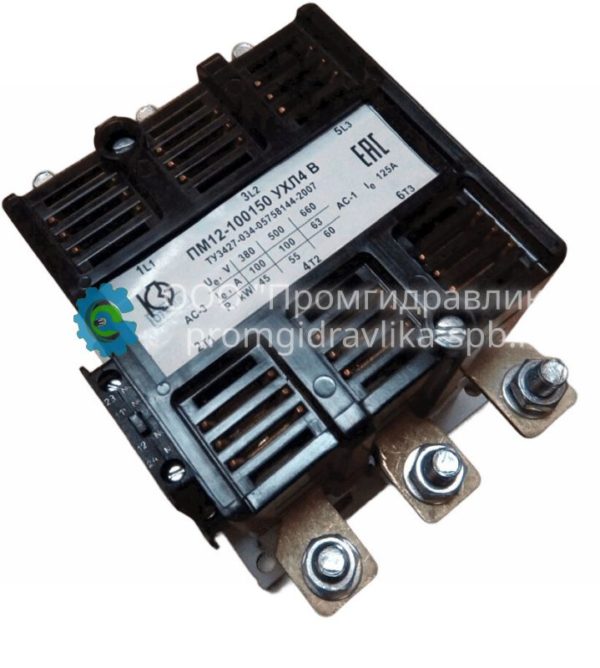

Пускатели магнитные ПМ12
Пускатели электромагнитные ПМ12 предназначены для применения в стационарных установках для дистанционного пуска, непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателем с короткозамкнутым ротором переменного напряжения до 660В частотой 50Гц.
Описание
Структура условного обозначения:
| ПМ12 | Обозначение пускателя |
| 10 | Номинальный ток: 010-10А; 025-25А; 040-40А; 063-63А; 100-100А; 160-160А; 250-250А. |
| 1 | Исполнение пускателей по назначению и наличию теплового реле: 1-нереверсивный пускатель без теплового реле; 2-нереверсивный пускатель с тепловым реле; 5-реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00; 6-реверсивный пускатель с тепловым реле, с электрической и механической блокировками. |
| 4 | Исполнение пускателей по назначению и наличию теплового реле: 1 —нереверсивный пускатель без теплового реле; 2 —нереверсивный пускатель с тепловым реле; 5 —реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00; 6 —реверсивный пускатель с тепловым реле, с электрической и механической блокировками. |
| 0 | Исполнение пускателей по степени защиты и наличию кнопок: 0 —степень защиты IP00 без кнопок; 1 —степень защиты IP54 c кнопкой R; 2 —степень защиты IP54 с кнопками П+С; 3 —степень защиты IP54 с кнопками П+С+Л; 4 —степень защиты IP40 без кнопок; 5 —степень защиты IP20 без кнопок; 6 —степень защиты IP40 с кнопками П+С; 7 —степень защиты IP40 c кнопками П+С+Л. |
| УЗ | Климатическое исполнение по ГОСТ 15150-69, категория размещения 3. |
| Б | Исполнение по износостойкости. |
Технические характеристики магнитных пускателей серии ПМ12:
| Наименование пускателя | Напряжение управления, В | Дополнительные контакты | Кнопки | Тепловое реле, А | Исполнение |
| ПМ12-010100 | 220, 380 | Зз2р | — | — | IР00 |
| ПМ12-010200 | Зз2р | — | 7…10А | IР00 | |
| ПМ12-010140 | Зз2р | — | — | IР40 | |
| ПМ12-010240 | Зз2р | — | 7…10А | IР40 | |
| ПМ12-010160 | 2з1р | п, с | — | IР40 | |
| ПМ12-010270 | 2з1р | п, с | 7…10А | IР40 | |
| ПМ12-010500 | 4з2р | — | — | IР00 | |
| ПМ12-010640 | 4з2р | — | 7…10А | IР40 | |
| ПМ12-025100 | 1з | — | — | IР00 | |
| ПМ12-025110 | 1з | — | — | IР54 | |
| ПМ12-025220 | 1з | п, с | 21,3…25А | IР54 | |
| ПМ12-025501 | 2р | — | — | IР00 | |
| ПМ12-063111 | 2з2р | — | — | IР54 | |
| ПМ12-063151 | 2з2р | — | — | IР20 | |
| ПМ12-063221 | 2з2р | п, с | 53,5…63А | IР54 | |
| ПМ12-063621 | 2з2р | п, п, с | 53,5…63А | IР54 | |
| ПМ12-100110 | 2з2р | — | — | IР54 | |
| ПМ12-100140 | 2з2р | — | — | IР40 | |
| ПМ12-100150 | 2з2р | — | — | IР20 | |
| ПМ12-100210 | 2з2р | — | 85,0…115,0А | IР54 | |
| ПМ12-100220 | 2з2р | п, с | 85,0…115,0А | IР54 | |
| ПМ12-100240 | 2з2р | — | 85,0…115,0А | IР40 | |
| ПМ12-100250 | 2з2р | — | 85,0…115,0А | IР20 | |
| ПМ12-100260 | 2з2р | п, с | 85,0…115,0А | IР40 | |
| ПМ12-100500 | 4з2р | — | — | IР00 | |
| ПМ12-100640 | 4з2р | — | 85,0…115,0А | IР40 | |
| ПМ12-160110 | 2з2р | — | — | IР54 | |
| ПМ12-160140 | 2з2р | — | — | IР40 | |
| ПМ12-160150 | 2з2р | — | — | IР20 | |
| ПМ12-160210 | 2з2р | — | 136…184А | IР54 | |
| ПМ12-160220 | 2з2р | п, с | 136…184А | IР54 | |
| ПМ12-160240 | 2з2р | — | 136…184А | IР40 | |
| ПМ12-160250 | 2з2р | — | 136…184А | IР20 | |
| ПМ12-160260 | 2з2р | п, с | 136…184А | IР40 | |
| ПМ12-160500 | 4з2р | — | — | IР00 | |
| ПМ12-160640 | 4з2р | — | 136…184А | IР40 | |
| ПМ12-250150 | 2з2р | — | — | IР00 | |
| ПМ12-250500 | 2з2р | — | — | IР00 |
