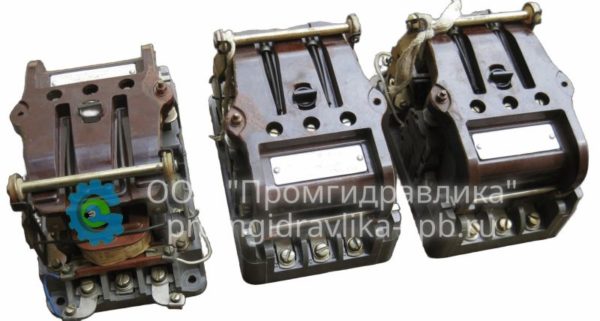

Пускатель электромагнитный ПАЕ предназначен для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприёмник остаётся отключенным. Это исключает возможность аварий, связанных с самопроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок. Пускатели изготавливаются в открытом, защищённом, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 110 В, 220 В, 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения. В магнитные пускатели встраиваются тепловые реле ТРН, РТТ, РТЛ. Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.

Описание

Расшифровка маркировки:

В общем случае маркировка (условное обозначение) пускателя выглядит так:
ПАЕ XYZ У3
где ПАЕ – условное обозначение пускателя;
X – цифра указывающая на величину пускателя или его номинал:
3 – третья величина, 40А;
4 – четвёртая величина, 63А либо 80А;
5 – пятая величина, 100А;
6 – шестая величина, 160А.
Y – цифра обозначающая исполнение:
1 – обычное открытое исполнение (IP00);
2 – обычное защищённое исполнение (IP30);
3 – обычное пылезащищённое исполнение (IP54);
4 – обычное пылебрызгонепроницаемое исполнение (IP65);
5 – увеличенный корпус с зашитой IP30;
6 – увеличенный корпус с защитой IP54 (несущественное проникновение пыли);
7 – увеличенный корпус с защитой IP65 (непреодолимая преграда для пыли и струй воды).
Z – цифра определяющая реверсивность, наличие реле и кнопок:
1 – пускатель без реле нереверсивный;
2 – пускатель с реле нереверсивный;
3 – пускатель без реле реверсивный;
4 – пускатель с реле реверсивный;
5 – пускатель в корпусе с кнопками «пуск» и «стоп», без тепловой защиты;
6 – пускатель в корпусе с кнопками «пуск» и «стоп», укомплектованный тепловым реле.
У3 – допускается эксплуатация в умеренном макроклимате в категории размещения 3 (помещения с кровлей, без отопления, с естественным движением воздуха).

Технические параметры пускателей ПАЕ:

Параметр Пускатель ПАЕ-300 Пускатель ПАЕ-400 Пускатель ПАЕ-500 Пускатель ПАЕ-600
Номинальный ток, А, при напряжениях 380/500 В 40/21 63/35 110/61 146/80
Предельный включаемый и отключаемый ток. А, при напряжении 380 В и cosφ = 0,4 400 630 100 1500
Провал главных контактов пускателя, мм 2,2+0,5 3,2±0,5 4+0,5 4+0,5
Начальное нажатие на контактный мостик, Н 13 18 33 50
Раствор главных контактов пускателя, мм 3 3,5 3,5 4
Материал контактной накладки главных контактов пускателя Серебро Серебро Серебро Серебро
Пусковая мощность, потребляемая обмоткой, В А 260 465 800 3400
Номинальная мощность обмотки, В А 17 20 26 38
Масса, кг 2,66 43 7,6 103
