Пресс-масленки ГОСТ 19853-74
Пресс-масленки по ГОСТ 19853-74 предназначены для подачи пластичного смазочного материала. Устанавливаются на смазочных отверстиях и служат одновременно затвором, предохраняющим смазочный канал от загрязнения.
Описание

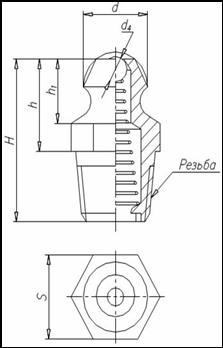

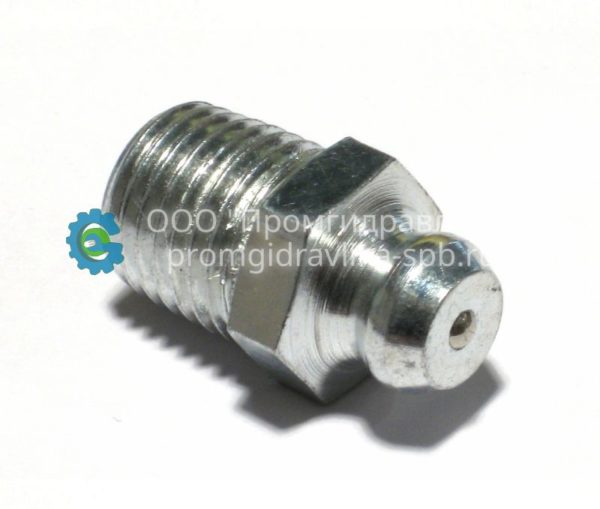

Тип 1 прямая (резьбовая)
Пример условного обозначения масленки типа 1, номер 2, с покрытием Ц6: масленка 1.2.Ц6.
| Условное обозначение | Масленка 1.1.Ц6 ГОСТ 19853-74 |
Масленка 1.2.Ц6 ГОСТ 19853-74 |
Масленка 1.2.Ц6 ГОСТ 19853-74 |
Масленка 1.3.Ц6 ГОСТ 19853-74 |
| Резьба | М6х1 коническая | М8х1 по ГОСТ 24705-2004 | М10х1 по ГОСТ 24705-2004 | К 1/8″ по ГОСТ 6111-52 |
| H | 13 | 18 | 18 | 18 |
| h | 8 | 10 | 10 | 10 |
| h1 | 6 | 7 | 7 | 7 |
| d | 6,7 | 6,7 | 6,7 | 6,7 |
| S | 8 | 10 | 10 | 10 |
| d4 | 2,5 | 2,5 | 2,5 | 2,5 |
| Масса кг, не более | 0,003 | 0,0062 | 0,0062 | 0,0062 |

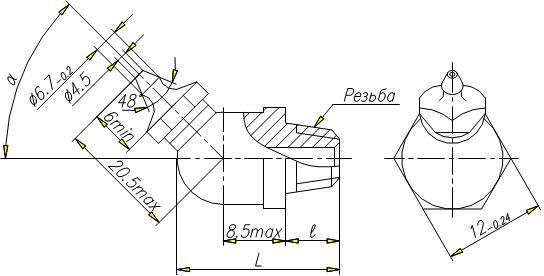

Тип 2 угловая (резьбовая)
Пример условного обозначения масленки типа 2, номер 2, с углом α= 45°, с покрытием Ц6: масленка 2.2.45.Ц6.
| Масленка 2.2.45 Ц6 ГОСТ 19853-74 | 2 | М10х1 | 22 | 8 | 45° |
| по ГОСТ 24705-81 | |||||
| Масленка 2.2.90 Ц6 ГОСТ 19853-74 | 2 | М10х1 | 22 | 8 | 90° |
| по ГОСТ 24705-81 | |||||
| Масленка 2.3.45 Ц6 ГОСТ 19853-74 | 3 | К 1/8” | 22 | 8 | 45° |
| по ГОСТ 6111-52 | |||||
| Масленка 2.3.90 Ц6 ГОСТ 19853-74 | 3 | К 1/8” | 22 | 8 | 90° |
| по ГОСТ 6111-52 |
Тип 3 под запрессовку
Исполнение 1 Исполнение 2
| Номер (типоразмер) |
D | D1 | d | d1 | H | h |
| 1 | 6 | 8 | 2,5 | 3 | 6 | 1 |
| 2 | 10 | 12 | 5 | 6 | 12 | 1,5 |
Пример условного обозначения пресс-масленки типа 3.1, исполнения 1: масленка 3.1.1.
