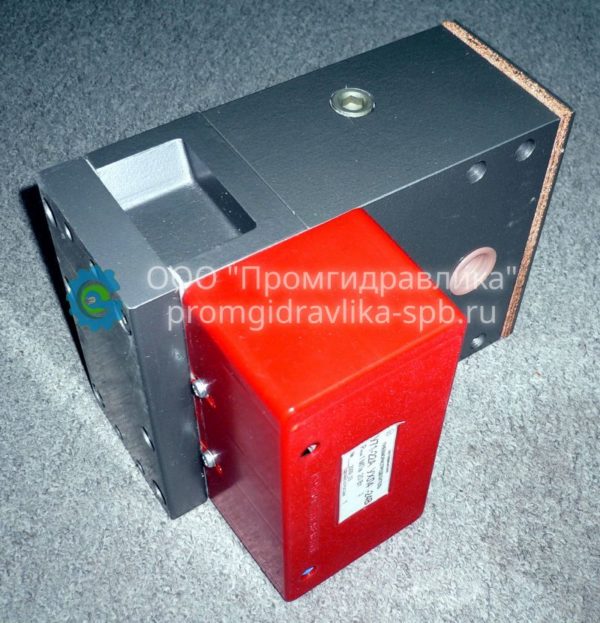

Пневмораспределители трехлинейные сдвоенные У71-2
Пневмораспределители трехлинейные сдвоенные У71-22А, У71-24А, У71-26А с пневматической блокировкой, с односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием потока сжатого воздуха, предназначены для изменения потока сжатого воздуха в пневмоприводах кузнечно-прессовых и других машин имеющих одноручные, двуручные или педальные системы управления.
Пневмораспределитель 3МП, У71 выполнен в виде двух соединенных клапанных секций, и представляет одиное целое. Каждая из секций управляется посредством своего независимого пилотного трехлинейного распределителя с электромагнитным управлением.
Описание
Технические характеристики пневмораспределителей У71-2:
| Параметр | У71-22А | У71-24А | У71-26А |
| Условный проход, мм | 16 | 25 | 40 |
| Номинальное давление, МПа — минимальное давление, МПа |
1,0 0,25 |
||
| Остаточное давление воздуха на выходе при опоражнивании его через одну секцию при давлении 0,63 МПа, МПа, не более | 0,02 | ||
| Пропускная способность пневматической линии «вход («1»)-выход («2″)», Кv по ГОСТ14691-69, м3/ч, не менее | 8 | 12 | 22 |
| Пропускная способность пневматической линии «выход («2»)-атмосфера («3″)», Кv по ГОСТ14691-69, м3/ч, не менее | 10,5 | 18,5 | 27 |
| Время включения при давлении 0,63 МПа, с, не более | 0,06 | ||
| Время выключения при давлении 0,63 МПа, с, не более | 0,08 | ||
| Максимальное число срабатываний в минуту при давлении 0,63 МПа | 100 | 90 | 70 |
| Электрическое напряжение постоянного тока, В | 24±2,4; 110±11 | ||
| Масса, кг | 6,7 | 6,6 | 14,5 |
| Присоединительные резьбы по ГОСТ6111-52: вход выход |
К1/2″ К3/4″ |
К1″ К11/4″ |
К11/2″ К2 |
Для контроля неисправности каждой из трехлинейных секций, к их полостям пневмоусилителей подключен сигнализатор, состоящий из двух поршней и микропереключателей. Электрическое управление каждой секцией осуществляется по самостоятельной цепи, посредством разъема.
