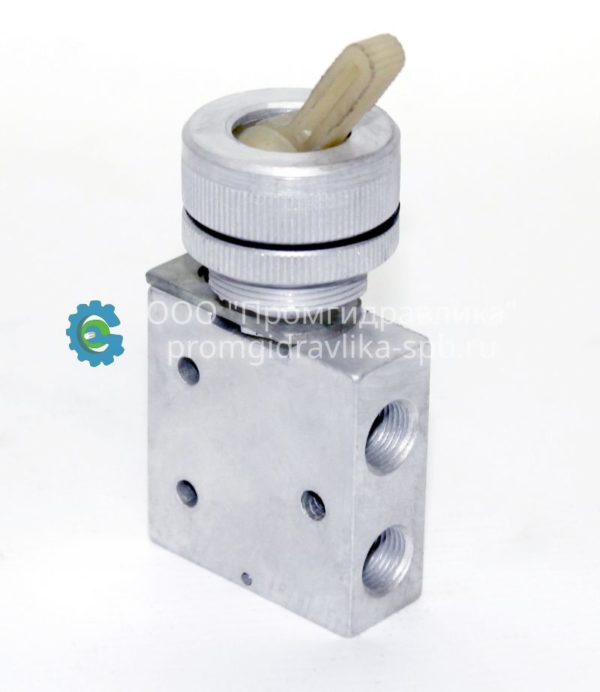

Пневмораспределители трехлинейные П-РК3
Пневмораспределители П-РК3 предназначены для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
Пневмораспределители П-РК3 — двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.
Пневмораспределители П-РК3 по виду привода подразделяются:
П-РК3.1 кнопка «Пуск»;
П-РК3.2 кнопка «Стоп»;
П-РК3.3 тумблер;
П-РК3.4 двухстороннее механическое управление;
П-РК3.5 одностороннее механическое управление;
П-РК3.6 одностороннее пневматическое управление;
П-РК3.7 толкатель.
Описание
Технические характеристики пневмораспределителей П-РК3:
| Параметры | Типоразмеры П-РК3 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальное давление, МПа | 1 | ||||||
| Условный проход, мм | 4 | ||||||
| Пропускная способность, Kv, м3/ч, не менее | 0,25 | ||||||
| Минимальное давление, МПа | — | — | — | — | — | 0,2 | — |
| Усилие на органе управления, Н, не более | 30 | 30 | 15 | 30 | 30 | — | 30 |
| Максимальное число срабатываний, 1/мин | — | — | — | 1 | 1 | 5 | 1 |
| Масса, кг | 0,12 | ||||||
