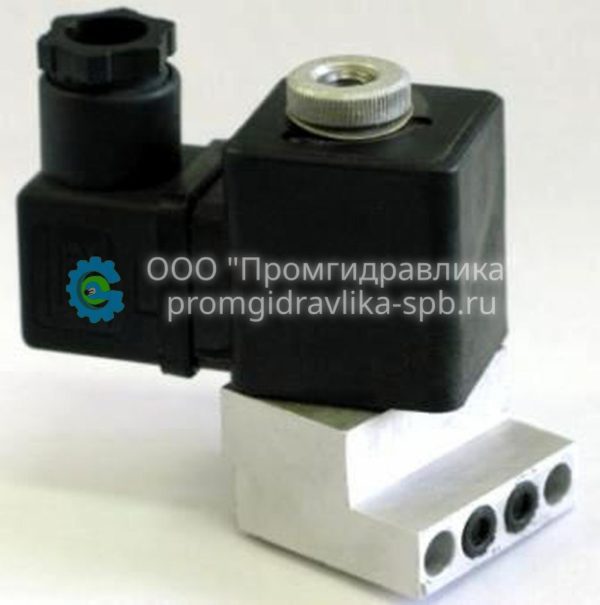

Пневмораспределители трехлинейные П-ЭПР3

Пневмораспределители трехлинейные П-ЭПР3

Пневмораспределители трехлинейные с электромагнитным управлением П-ЭПР3 предназначены для управления потоком сжатого воздуха в пневмоприводах различного назначения.

Описание

Структура условного обозначения пневмораспределителя П-ЭПР3.1.2 УХЛ4:

П-ЭПР3 Тип пневмораспределителя
1 Обозначение по конструктивному исполнению:
1 — встраиваемое без ручного управления;
2- встраиваемое с возможностью ручного управления;
3- корпусное резьбовое без ручного управления;
4- корпусное стыковое нижнее с кнопочным ручным управлением;
5- корпусное стыковое нижнее без ручного управления;
6- корпусное стыковое боковое с кнопочным ручным управлением;
7- корпусное стыковое боковое с кнопочным ручным управлением и фиксированным положением катушки электромагнита
2 Род тока:
1- постоянный (12; 24; 48; 110В;
2- переменный ток частотой 50Гц (24; 36; 42; 110; 220; 380В);
3- переменный ток частотой 60Гц (110; 220В)
УХЛ4 Условное обозначение климатического исполнения по ГОСТ 15150 УХЛ4; О.

Технические характеристики пневмораспределителей П-ЭПР3:

Параметры Данные
Условный проход, мм 1,6
Номинальное давление, МПа 1
Пропускная способность, Кv, м3/ч, не менее 0,07
Напряжение, В:
— постоянного тока
— переменного тока 50 Гц
— переменного тока 60 Гц		 12; 24; 48; 110
24; 36; 42; 110; 220; 380
110; 220
Номинальная мощность электромагнита, В·А, не более:
— постоянного тока, Вт
— переменного тока 50 Гц
— переменного тока 60 Гц		 8
10
13
Максимальное число срабатываний, мин 500
Время срабатывания, с, не более
— включение на постоянном токе;
— выключение на постоянном токе;
— включение и выключение на переменном токе		 0,12
Утечки из полостей распределителя, см3/мин, не более 5
Превышение температуры обмотки катушки распределителя над температурой окружающей среды, оС, не более 85
Масса, кг, не более 0,32
