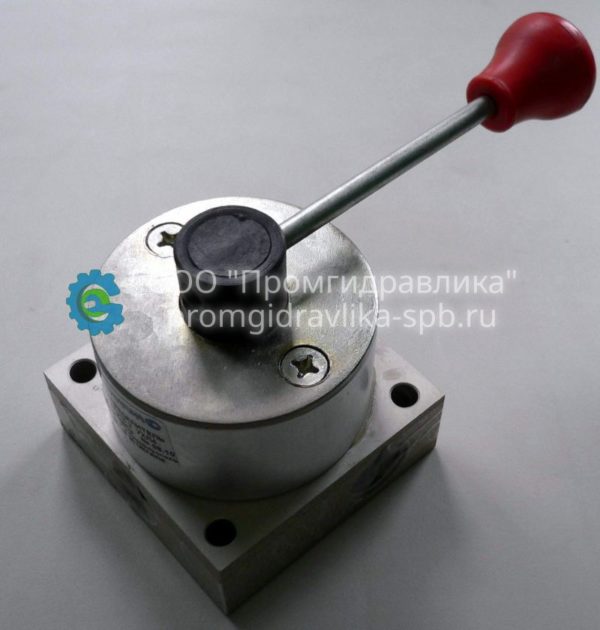

Пневмораспределители крановые КРу16
Пневмораспределитель крановый КРу16 с ручным управлением предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах.
Пневмораспределители крановые работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80 и содержащем распыленное масло вязкостью от 10 до 35 мм2/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1 м3 воздуха, приведенного к нормальным условиям (температура 20°С, давление 101325 Па).
Вибропрочность и виброустойчивость распределителей соответствуют II степени жесткости по ГОСТ 28988-91.
Описание
При монтаже пневмораспределителя закрепляются в любом пространственном положении четырьмя винтами через отверстия 7 мм (или 5,5 мм). Присоединение к пневмосети осуществляется при помощи резьбовых отверстий, которые маркируются следующим образом:
1 — для подвода воздуха;
2, 4, 6, 8 — для выхода к потребителю;
3 — для выхода в атмосферу.
Вид корпуса по присоединению к пневмосети, количеству линий, позиций:
1 — трубное К1/2″ боковое, трехпозиционный с 4 линиями
2 — трубное К3/8″ боковое, трехпозиционный с 4 линиями
3 — трубное К1/2″ боковое, двухпозиционный с 4 линиями
4 — трубное К3/8″ нижнее, двухпозиционный с 4 линиями
5 — трубное К3/8″ боковое, двухпозиционный с 4 линиями
6 — трубное К1/2″ нижнее трехпозиционный с 4 линиями
7 — трубное К3/8″ боковое, трехпозиционный с 6 линиями
8 — трубное К3/8″ нижнее, трехпозиционный с 6 линиями
9 — трубное К1/4″ боковое, трехпозиционный с 4 линиями
10 — трубное К1/4″ нижнее, трехпозиционный с 4 линиями
Технические характеристики пневмораспределителей крановых КРу16:
| Параметры | Типоразмеры | |||||||||
| КРу 16-1 | КРу 16-2 | КРу 16-3 | КРУ 16-4 | КРу 16-5 | КРу 16-6 | КРу 16-7 | КРу 16-8 | КРу 16-9 | КРу 16-10 | |
| Номинальное давление, МПа | 1 | |||||||||
| Условный проход, мм | 16 | 10 | 16 | 10 | 10 | 16 | 10 | 10 | 6 | 6 |
| Количество линий | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 | 4 | 4 |
| Количество позиций | 3 | 3 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 |
| Присоединение к пневмосистеме | Бок | Бок | Бок | Ниж | Бок | Ниж | Бок | Ниж | Бок | Ниж |
| Пропускная способность, Кv, м3/ч, не менее | 2,5 | 1,3 | 2,5 | 1,3 | 1,3 | 2,5 | 1,3 | 1,3 | 0,6 | 0,6 |
| Усилие на органе управления, Н, не более | 40 | |||||||||
| Общая утечка воздуха, см3/мин, не более | 200 | |||||||||
| Присоединительная резьба по ГОСТ6111-52 | К1/2″ | К3/8″ | К1/2″ | К3/8″ | К3/8″ | К1/2″ | К3/8″ | К3/8″ | К1/4″ | К1/4″ |
| Полный средний ресурс, циклов, не менее | 2*106 | |||||||||
| Средняя наработка до отказа, циклов, не менее | 1*106 | |||||||||
| Масса, кг | 0,9 | 0,5 | ||||||||
