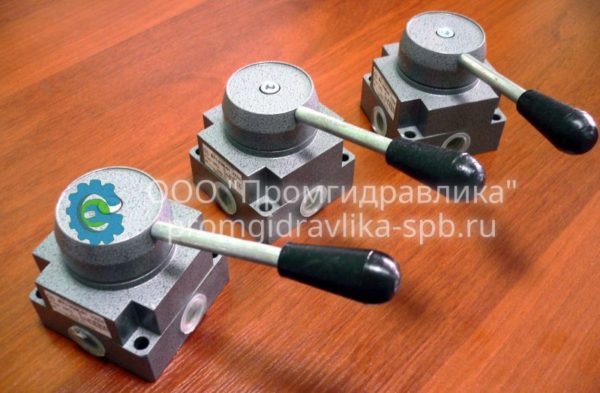

Пневмораспределители крановые 4/3 с ручным управлением В71, В72
Пневмораспределители крановые четырехлинейные трехпозиционные В71, В72 с ручным управлением предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Пневмораспределители В71, В72 рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35мм2/с(сСт) при температуре +50°С с концентрацией из расчета 1…2 капли на 1м3 воздуха, приведенного к условиям по ГОСТ 12449-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Описание
Технические характеристики пневмораспределителей В71, В72:
| Тип пневмораспределителя | Условный проход, мм | Пропускная способность, Кv , м3/ч, не менее | Усилие переключения при номинальном давлении, Н (кгс), не более | Присоединение пневмолиний, дюйм |
Масса, кг, не более |
| В71-23М-01 | 10 | 1,6 | 39.2(4) | боковое К3/8″ | 0,9 |
| В71-23М-02 | нижнее К3/8″ | ||||
| В72-23М-01 | боковое К3/8″ | ||||
| В72-23М-02 | нижнее К3/8″ | ||||
| В71-24М-01 | 16 | 3,6 | боковое К1/2″ | 1,02 | |
| В71-24М-02 | нижнее К1/2″ | ||||
| B72-24M-01 | боковое К1/2″ | ||||
| В72-24М-02 | нижнее К1/2″ |
