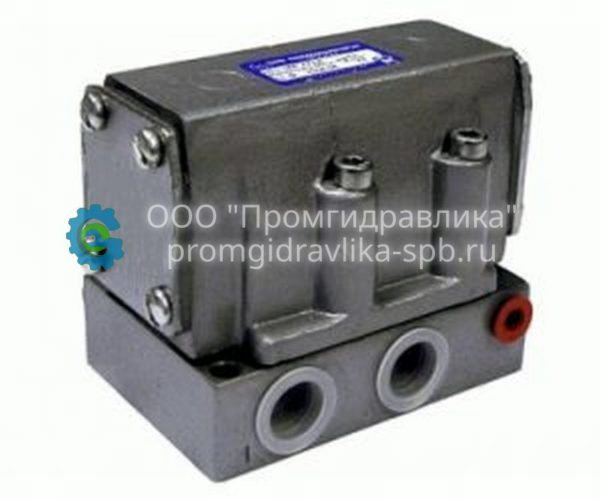

Пневмораспределители четырехлинейные с ПУ В63-ххА
Пневмораспределитель серии В63 4-х линейный двухпозиционный с пневматическим одно- и двухсторонним управлением, пружинным или пневматическим возвратом, предназначен для изменения потоков сжатого воздуха в пневмоприводах.
Пневмораспределители В63-13А, В63-14А, В63-15А имеют двухстороннее управление.
Пневмораспределители В63-24А, В63-25А имеют одностороннее управление и пневматический возврат золотника.
Пневмораспределители В63-33А, В63-34А имеют одностороннее управление и пружинный возврат золотника.
Присоединение пневмолиний — резьбовое.
Описание
| Обозначение | Варианты исполнения |
| В63-ххА | Способ управления: 1-двухстороннее управление 2-одностороннее управление с пневматическим возвратом 3-одностороннее управление с пружинным возвратом |
| В63-ххА | Условный проход: 3-10 мм 4-16 мм 5-20 мм |
| В63-ххА | Климатическое исполнение (УХЛ, О) и категория размещения (4) по ГОСТ 15150 |
Технические характеристики пневмораспределителей В63-ххА:
| Параметры | Типоразмеры | |||||
| В63-13А | В63-14А | В63-33А | В63-34А | В63-15А | В63-25А | |
| Условный проход, мм | 10 | 16 | 10 | 16 | 20 | 20 |
| Номинальное / минимальное давление, МПа | 0,63 / 0,25 | |||||
| Минимальное давление управления, МПа, не более | 0,16 | 0,16 | 0,25 | 0,25 | 0,16 | 0,1+ 0,5Рпит |
| Пропускная способность Кv, м3/мин, не менее | 1,9 | 2,8 | 1,9 | 2,8 | 5 | 5 |
| Максимальное число срабатываний в минуту | 250 | |||||
| Масса, кг | 1,45 | 1,45 | 1,4 | 1,4 | 2,5 | 2,5 |
