Пневмораспределители 5-ти линейные 5Р2

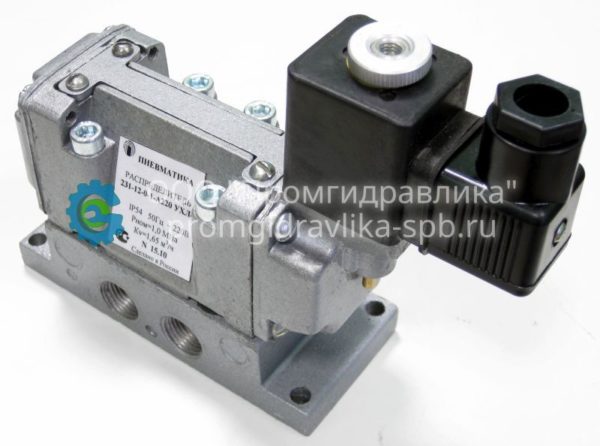

Пневмораспределители 5Р2 пятилинейные золотниковые, с пневматическим и электропневматическим управлением, предназначены для изменения направления и перекрытия потоков сжатого воздуха в пневматических приводах и системах управления.
Пневмораспределители 5Р2 выпускаются со стыковым присоединением (без плиты), а также на плитах для трубного монтажа.
Описание
Структура обозначения:
| Обозначение | Варианты исполнения |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | Пневмосхема (211, 212, 213, 231, 232, 233, 311, 331) |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | Способ присоединения пневмолиний: 0 — стыковое без плиты; 1 — стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой КЗ/8″ ГОСТ 6111 |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | 2 — размер монтажной поверхности по ИСО 5599/1 |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | 0-без индикации управляющего сигнала |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | Способ присоединения к электросети: 1-разъем |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | Род, частота, номинальное напряжение электрического тока: А- переменный ток, 50 Гц (24, 36,110,220, 380В); Б — переменный ток, 60 Гц (110, 220В); Д — постоянный ток (12, 24, 48, 110В). |
| 5Р2.ХХХ-Х2-0-1-ХХХХ | Климатическое исполнение и категория размещения (4) по ГОСТ 15150 |
Технические характеристики пневмораспределителей 5Р2:
| Параметры | Значение |
| Условный проход, мм | 10 |
| Номинальное давление, МПа | 1 |
| Пропускная способность, Кv, м3/ч, не менее: — двухпозиционных — трехпозиционных |
1,65 0,85 |
| Время срабатывания, с, не более: -включение -выключение |
0,08 0,13 |
| Общая утечка воздуха из полостей распределителя, см3/мин, не более | 80 |
| Максимальное число срабатываний, 1/с | 12 |
| Номинальное напряжение питания, В: постоянного тока / переменного тока 50Гц / переменного тока 60Гц | 12,24,48,110 / 24,36,110,220,380 / 110,220 |
| Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50Гц, ВА / переменного тока 60Гц, ВА | 7 / 9 / 12 |
| Средняя наработка до отказа, циклов, не менее | 1*106 |
| Полный средний ресурс, циклов, не менее | 5*106 |
| Масса, кг, не более, по исполнениям: 211-02-0-.. . / 211-12-0… 212-02-0-… / 212-12-0-… 231-02-0-1… / 231-12-0-1… 232-02-0-1… / 232-12-0-1… 311-02-0-… / 311-12-0-… 331-02-0-1… / 331-12-0-1… |
0,7 / 1,0 0,6 / 0,9 0,9 / 1,2 1,0 / 1,3 0,9 / 1,2 1,1 / 1,4 |
