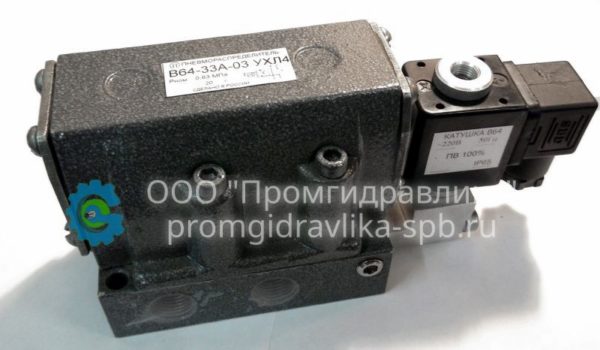

Пневмораспределители 4-х линейные В64
Пневмораспределители четырехлинейные с электропневматическим управлением предназначены для изменения направления потоков сжатого воздуха в пневматических приводах различного назначения и эксплуатируемых в помещениях с искусственно регулируемыми климатическими условиями.
Пневмораспределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре плюс 500С с концентрацией из расчета 1…2 капли на 1м3 воздуха, приведенного к условиям по ГОСТ 12449-80.
Описание
Структура условного обозначения:
| В6Х-13А-02 | Вид управления: 4 — электропневматическое. |
| В64-Х3А-02 | Способ управления: 1 — двустороннее 2 — одностороннее, с пневматическим возвратом 3 — одностороннее, с пружинным возвратом |
| В64-1ХА-02 | Условный проход: 3 — 10 мм 4 — 16 мм 5 — 20 мм |
| В64-13А-ХХ | Способ присоединения пневмолиний: 03 — резьбовое, с плитой для трубного монтаж — трубы в сторону 05 — стыковое нижнее, с плитой |
Технические характеристики пневмораспределителей В64:
| Наименование параметра |
Шифр пневмораспределителя | |||||||||
| В64-13А-02 В64-13А-03 |
В64-14А-02 В64-14А-03 |
В64-14А-05 В64-14А-06 |
В64-15А-03 | В64-15А-05 | В64-33А-02 В64-33А-03 |
В64-34А-02 В64-34А-03 |
В64-34А-05 В64-34А-06 |
В64-25А-03 | В64-25А-05 | |
| 1.Условный проход, мм | 10 | 16 | 20 | 10 | 16 | 20 | ||||
| 2.Присоединительная резьба по ГОСТ 6111-52 | К3/8″ | К1/2″ | – | К3/4″ | – | К3/8″ | К1/2″ | – | К3/4″ | – |
| 3.Номинальное давление, МПа | 0,63 | |||||||||
| 4.Минимальное рабочее давление, МПа, не более | 0,25 | |||||||||
| 5.Время срабатывания при давлении 0,4МПа, с, не более | 0,1 | 0,2 | 0,1 | 0,2 | ||||||
| 6.Пропускная способность, Kv, м3/ч, не менее |
1,9 | 2,8 | 5 | 1,9 | 2,8 | 5 | ||||
| 7.Максимальное число срабатываний, мин-1, не менее | 250 | |||||||||
| 8.Утечки воздуха из-под золотника, см3/мин, не более | 500 | 630 | 500 | 630 | ||||||
| 9.Общие утечки сжатого воздуха из любой полости пневмораспределителя, кроме утечек из-под золотника, см3/мин, не более | 50 | |||||||||
| 10.Номинальное напряжение питания, В: — постоянного тока — переменного тока 50 Гц — переменного тока 60 Гц |
12, 24, 48, 110 24, 36, 48, 110, 220, 380 110, 220 |
|||||||||
| 11.Номинальная потребляемая мощность, не более: -постоянного тока, Вт — переменного тока 50 Гц, ВА — переменного тока 60 Гц, ВА |
7 9 12 |
|||||||||
| 12.Масса, кг, не более | 2 | 2 | 1,75 | 3,1 | 2,7 | 1,7 | 1,7 | 1,45 | 2,8 | 2,4 |

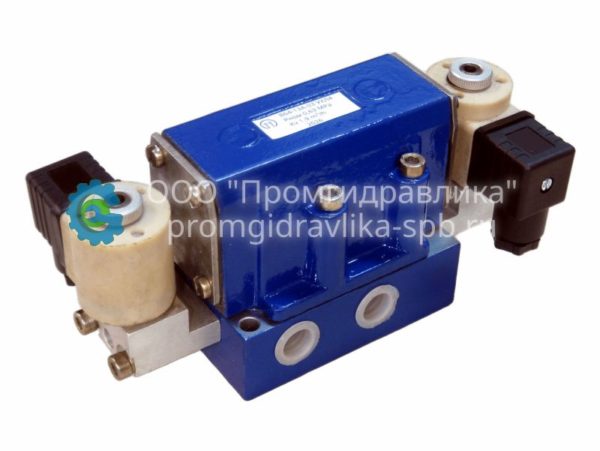

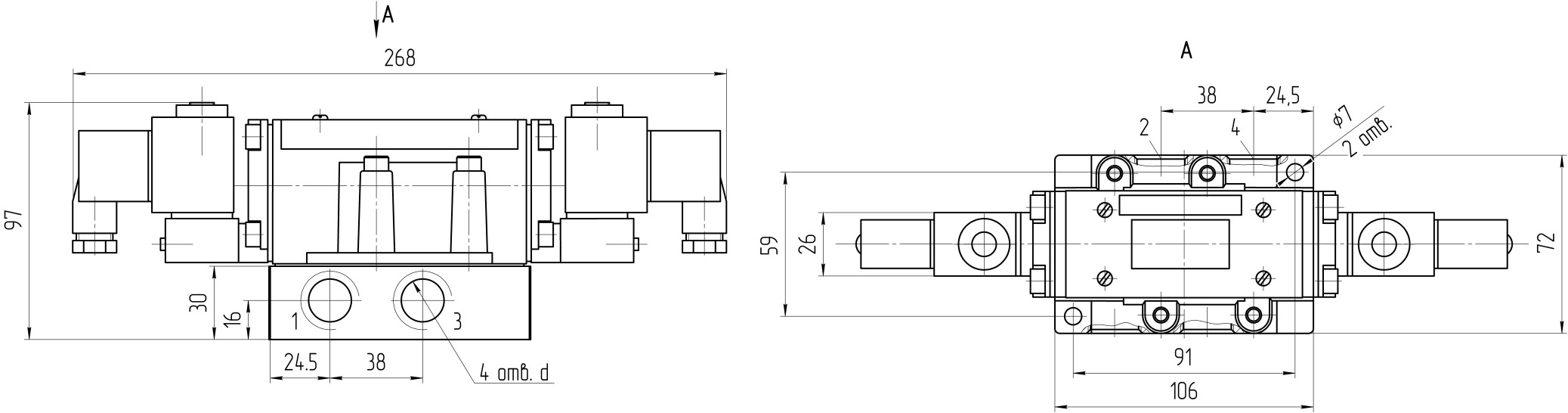

Пневмораспределители В64-13А-03, В64-14А-03:

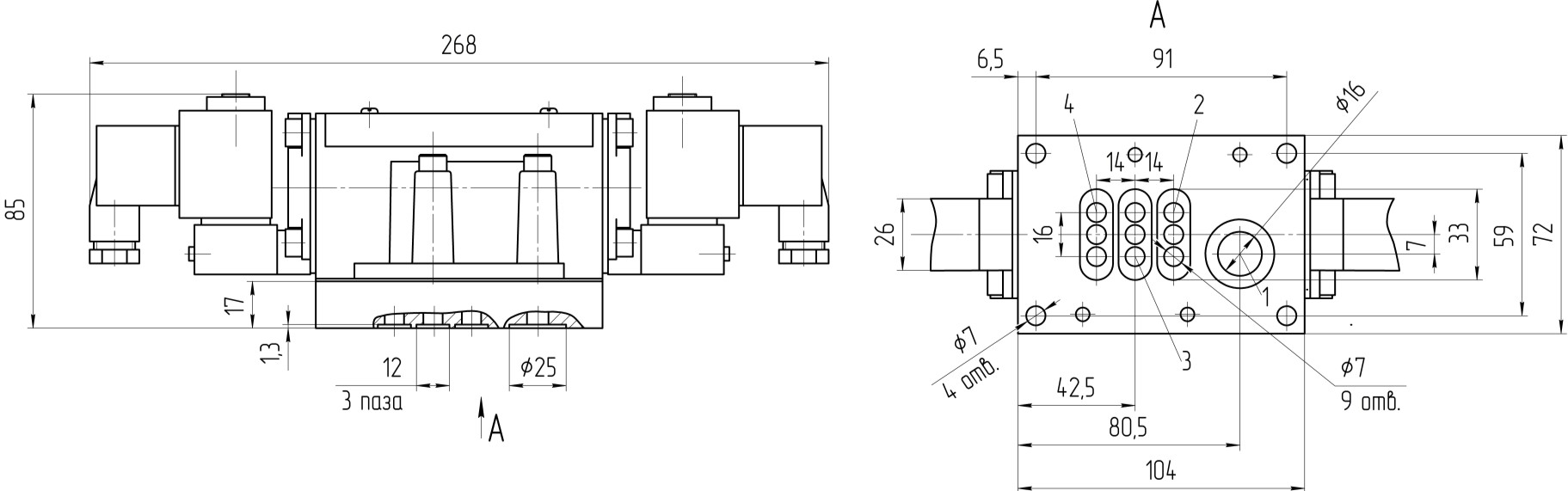

Пневмораспределители В64-14А-05 :

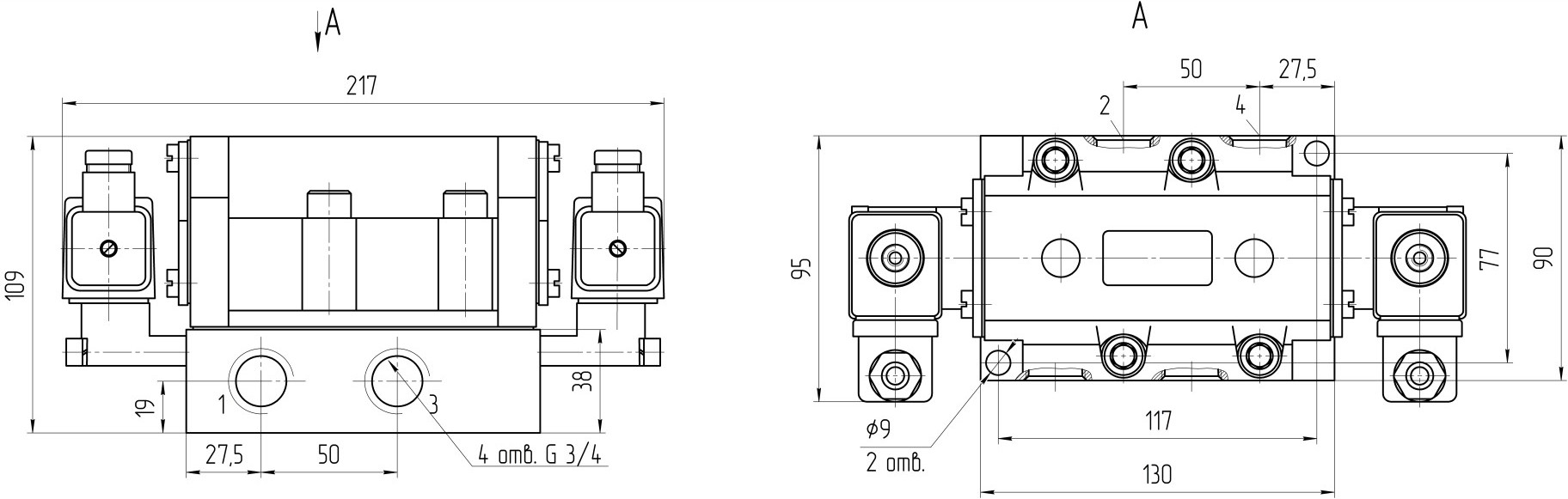

Пневмораспределители В64-15А-03 :
Пневмораспределители В64-14А-05 :
