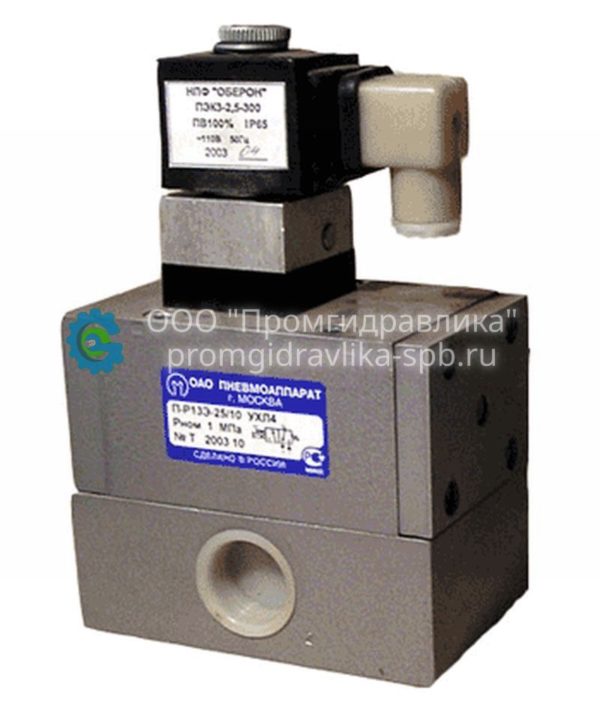

Пневмораспределители 3/2 П-Р13Э-… ТУ 2-053-1426-79
Распределители 3-х линейные с условным проходом (Ду) 12,16,20,25,32,40 мм, двухпозиционные, с электропневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в приводах различного назначения. Конструкции распределительного устройства: клапанного типа.
Присоединение: — стыковое с плитой и нижним расположением отверстий; — резьбовое К3/8”, К1/2”, К3/4”, К1”, К11⁄4”, К11⁄2”, с плитой и боковым (трубы в стороны) расположением отверстий.
Рабочая среда — сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм 2 /с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.
Описание
Технические характеристики:
| Параметры | П-Р13Э- | ||||||||
| 12/10 | 16/10 | 20/10 | 25/10 | 32/10 | 40/10 | 16/10 -01 |
25/10 -01 | 40/10 -01 | |
| 1. Условный проход, мм | 12 | 16 | 20 | 25 | 32 | 40 | 16 | 25 | 40 |
| 2. Присоединение пневмолиний | 3/8” | 1/2” | 3/4” | 1” | 1¼” | 1½” | стыковое | ||
| 3. Номинальное давление, МПа | 1 | ||||||||
| 4. Минимальное давление, МПа | 0,22 | ||||||||
| 5. Пропускная способность, Кv*,м³/ч, не менее | 3,7 | 9,3 | 15 | 3,7 | 9,3 | 15 | |||
| 6. Макс. число срабатываний, в минуту | 350 | 150 | 350 | 150 | |||||
| 7. Время включения, с, не более | 0,04 | 0,05 | 0,09 | 0,04 | 0,05 | 0,09 | |||
| 8. Время выключения, с, не более | 0,06 | 0,07 | 0,13 | 0,06 | 0,07 | 0,13 | |||
| 9. Номинальное напряжение питания, В: постоянного тока переменного тока частотой 50 Гц |
12; 24; 48; 110 | ||||||||
| 12; 24; 36; 48; 110; 220; 380 | |||||||||
| 10. Номин. потреб. мощность, не более — постоянного тока, Вт -переменного тока частотой 50 Гц, ВА |
20 | ||||||||
| 28 | |||||||||
| 11. Масса, кг, не более | 2,19 | 4,18 | 8,78 | 2,15 | 4,08 | 8,28 | |||
