Пневмоклапаны редукционные П-РК-4 (6, 10, 16, 25, 40, 50)

Пневмоклапаны редукционные П-РК-4 (6, 10, 16, 25, 40, 50)

Пневмоклапаны редукционные предназначены для понижения давления сжатого воздуха и поддержания его на заданном уровне в пневмоприводах различного назначения и эксплуатации в помещениях с искусственно регулируемыми климатическими условиями.

Описание

Структура условного обозначения:

П-РК
10 Условный проход (4, 6, 10, 16, 25, 40, 50), мм
УХЛ Климатическое исполнение по ГОСТ 15150-69
4 Категория размещения по ГОСТ 15150-69

Технические характеристики П-РК (4, 6, 10, 16, 25):

Наименование параметра Типоразмеры
4 6 10 16 25
1. Условный проход, мм 4 6 10 16 25
2. Присоединение пневмолиний, дюймы G1/8 G1/4 G3/8 G1/2 G1
3.Номинальное давление, МПа 1
4. Номинальный расход воздуха при давлении на выходе 0,4 МПа, м3/мин, не менее 0,1 0,2 0,63 1,6 4
5. Диапазон настройки давления на выходе, МПа 0,05-0,85
6. Снижение давления на выходе при изменении расхода от нуля до номинального при давлении на входе 1 МПа и настройке давления на выходе 0,4 МПа, не более 0,03 0,03 0,04 0,05 0,08
7. Изменение давления на выходе при снижении давления на входе с 1 МПа до 0,5 МПа, давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более 0,035
8. Превышение давления на выходе над давлением настройки, при котором открывается клапан сброса воздуха в атмосферу при давлении на входе 1 МПа и давлении настройки 0,4 МПа,
не более		 0,06
9. Масса, кг, не более 0,26 0,48 1 1 1,38

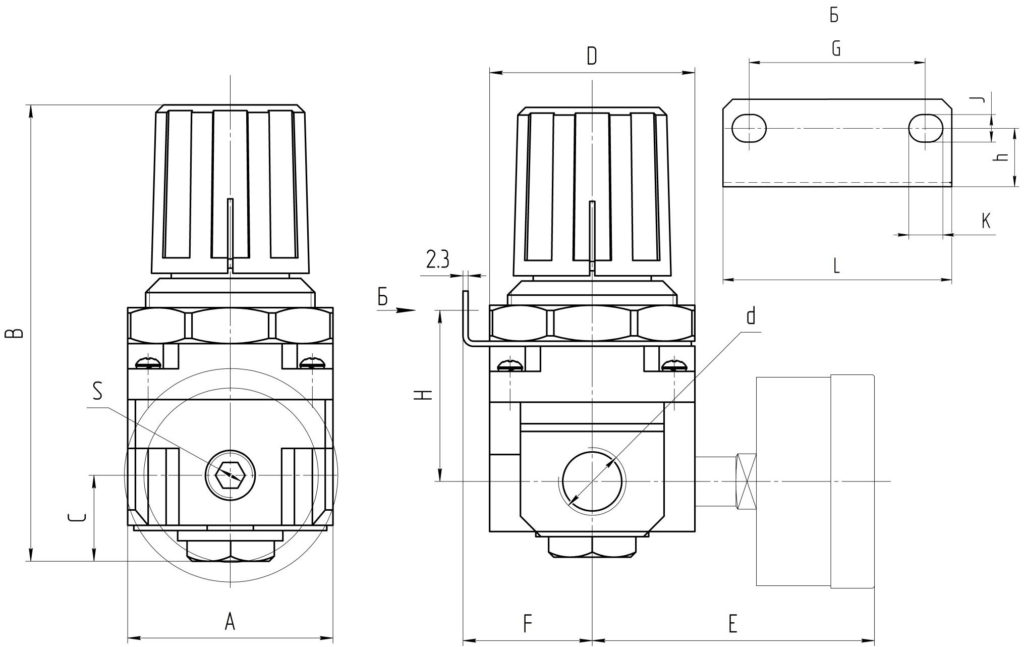

Обозначение Размеры, мм
d A B C D E F G H h J K S L
П-РК-4 G1/8″ 40 95 17 40 57 30 34 44 18 5,4 15,4 G1/8″ 55
П-РК-6 G1/4″ 53 127,5 35 53 61 39 40 46 14 6,5 8 53
П-РК-10 G3/8″ 70 149,5 37 70 65,5 49 54 54 18 8,5 10,5 G1/4″ 70
П-РК-16 G1/2″
П-РК-25 G1″ 90 168 48 90 75,5 62



Технические характеристики П-РК (40, 50):

Наименование параметра Типоразмеры
40 50
1. Условный проход, мм 40 50
2. Присоединение пневмолиний, дюймы G1½ G2
3. Максимальное рабочее давление, МПа 1
4. Максимальное давление на входе, МПа 1,5
5. Номинальный расход воздуха при давлении на
выходе 0,5 МПа, м3/мин, не менее		 18 22
6. Диапазон настройки давления на выходе, МПа 0,05-0,85
7. Масса, кг, не более 2,5 3,1

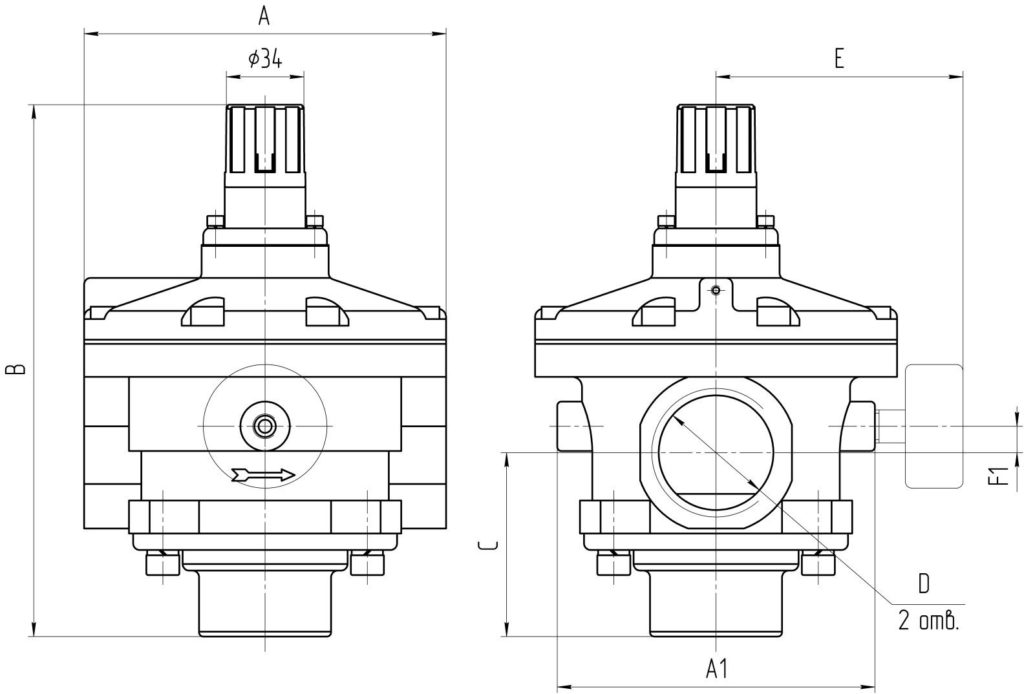

Обозначение Размеры, мм
D A А1 B C E F1
П-РК-40 G1½” 126 110 216 75 90,5 5
П-РК-50 G2″ 160 140 242 90 105,5 10
