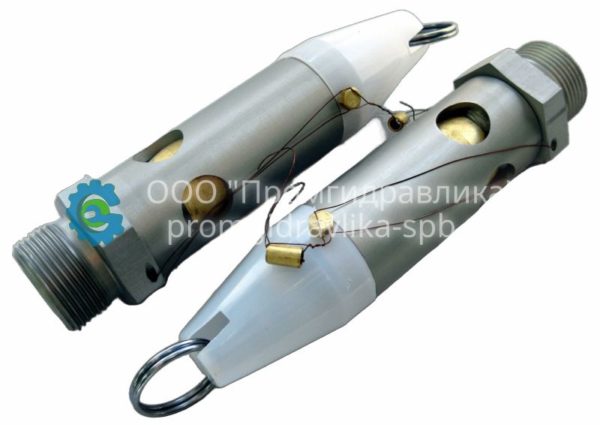

Пневмоклапан предохранительный П-КАП
Пневмоклапан предохранительный П-КАП предназначен для автоматического сброса сжатого воздуха из замкнутого объема в атмосферу при повышении давления сверх установленного и применяется для предотвращения перегрузки в пневмосистемах промышленного оборудования
Пневмоклапаны предохранительные устанавливают на патрубках, присоединительных трубопроводах или непосредственно на сосудах в местах, удобных для осмотра, монтажа и эксплуатации, с соблюдением правил безопасности.
Пневмоклапаны работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Пневмоклапан предохранительный соответствует ТУ2-053-0224842-011-89.
Описание
Технические характеристики пневмоклапанов П-КАП:
| Наименование параметра | Типоразмеры | ||||||
| П-КАП 16-1 | П-КАП 16-2 | П-КАП 16-3 | П-КАП 25-1 | П-КАП 25-2 | П-КАП 25-3 | ||
| Значение параметра | |||||||
| Условный проход, мм | 16 | 25 | |||||
| Номинальное давление, МПа | 0,4 | 0,63 | 1 | 0,4 | 0,63 | 1 | |
| Пределы настройки давления воздуха, МПа | 0,2-0,5 | 0,5-0,7 | 0,7-1,0 | 0,2-0,5 | 0,5-0,7 | 0,7-1,0 | |
| Превышение давления над давлением настройки, при котором открывается клапан, не более | 15% давления настройки | ||||||
| Снижение давления по сравнению с давлением настройки, при котором закрывается клапан, не более | 10% давления настройки | ||||||
| Номинальный расход воздуха через клапан, м3/мин | 2 | 2,6 | 3,6 | 4,6 | 6,5 | 9 | |
| Присоединительная резьба | М24х1,5 | М33х2 | |||||
| Масса, кг, не более | 0,2 | 0,45 | |||||

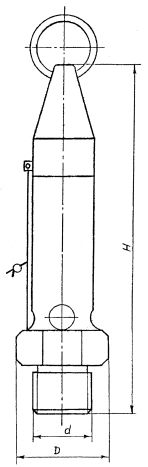

| Габаритные размеры, D L l S |
34 130 16 30 |
46 175 20 41 |
|||||
