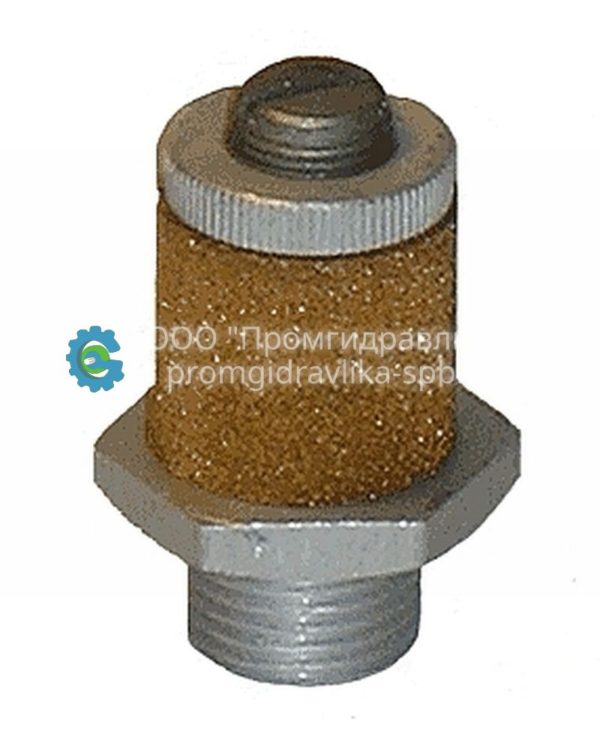

Пневмодроссели с глушителем П-ДГ
Пневмодроссель с глушителем П-ДГ предназначен для настройки расхода и снижения уровня шума при выхлопе отработанного воздуха из пневмоприводов и пневмосистем в атмосферу.
Исполнения по виду присоединительной резьбы:
- с метрической резьбой;
- с конической дюймовой резьбой по ГОСТ 6111-52.
Описание
Технические характеристики пневмодросселей с глушителем П-ДГ:
| П-ДГ04 | П-ДГ06 | П-ДГ10 | П-ДГ16 | П-ДГ20 | П-ДГ25 | |
| Условный проход, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) | 1,0 (10,0) |
| Пропускная способность Kv при полностью открытом дросселе, м3/ч, не менее | 0,4 | 1,2 | 1,8 | 2,9 | 4,4 | 6,2 |
| Снижение корректированного по характеристике А уровня звуковой мощности, дБА, не менее | 15 | 15 | 15 | 15 | 15 | 15 |
| Масса, кг, не более | 0,02 | 0,035 | 0,055 | 0,1 | 0,16 | 0,25 |
