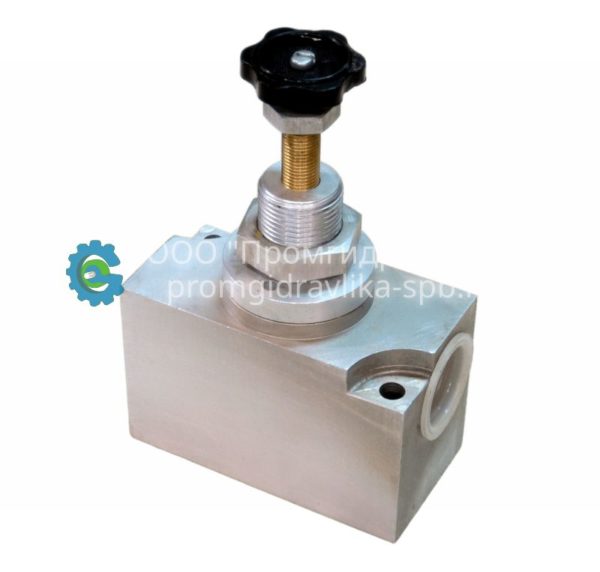

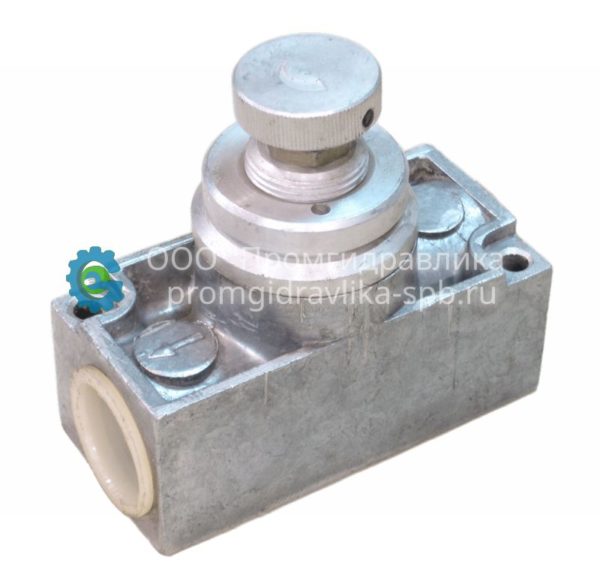

Пневмодроссель с обратным клапаном П-ДМ
Пневмодроссели с обратным клапаном П-ДМ предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1 МПа и обеспечения свободного прохода воздуха в обратном направлении.
Сжатый воздух, подводимый к дросселям, должен быть не грубее 10 класса загрязненности по ГОСТ 17433-80.
Пневмодроссели выпускаются в соответствии с ТУ У 00223800.028-99.
Описание
Технические характеристики пневмодросселей П-ДМ:
| Параметры | Типоразмеры | ||||
| П-ДМ 04-12 (04-2) |
П-ДМ 06-12 (06-2) |
П-ДМ 10-12 (10-2) |
П-ДМ 16-12 (16-2) |
П-ДМ 25-12 (25-2) |
|
| Условный проход, мм | 4 | 6 | 10 | 16 | 25 |
| Пропускная способность Kv — через открытый дроссель при закрытом обратном клапане, м3/ч, не менее — через открытый обратный клапан, м3/ч, не менее |
0,16 0,32 |
0,35 0,70 |
0,90 1,80 |
1,70 3,00 |
4,00 7,00 |
| Утечка воздуха в направлении дросселирования при закрытом дросселе, в диапазоне рабочих давлений, см3/мин, не более | 32 | 40 | 63 | 80 | 125 |
| Масса, кг, не более | 0,06 | 0,13 | 0,2 | 0,27 | 0,55 |
