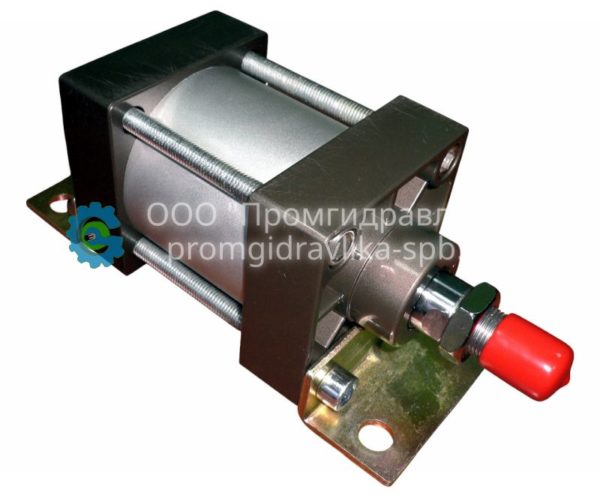

Пневмоцилиндры поршневые типа ПЦ по ГОСТ 15608-81

Пневмоцилиндры поршневые типа ПЦ по ГОСТ 15608-81

Пневмоцилиндры поршневые двустороннего действия предназначены для преобразования энергии сжатого воздуха в поступательное перемещение штока и применяются в оборудовании пневмосистем машиностроительной, пищевой, химической и других отраслях.

Средняя наработка до отказа пневмоцилиндра 10 млн. двойных ходов при ходе поршня не более 500мм или 1000км пройденного суммарного пути.

Описание

Структура условного обозначения ПЦ 1412-080-0010 УХЛ4 ГОСТ15608-81:

ПЦ Обозначение пневмоцилиндра
1 Условное обозначение пневмоцилиндра по способу торможения:
1 — без торможения ;
2 – с торможением
4 Условное обозначение пневмоцилиндра по виду крепления:
0 – на стяжках;
1 — на лапах;
2 — на переднем фланце;
4 – на проушине
1 Условное обозначение пневмоцилиндра по выполнению резьбы на конце штока:
1 – резьба наружная;
2 – резьба внутренняя
2 Исполнение по присоединительной резьбе для подвода воздуха:
1 – трубная;
2 — коническая
80 Диаметр поршня
10 Ход поршня
УХЛ4 Условное обозначение климатического исполнения по ГОСТ 15150-69.
