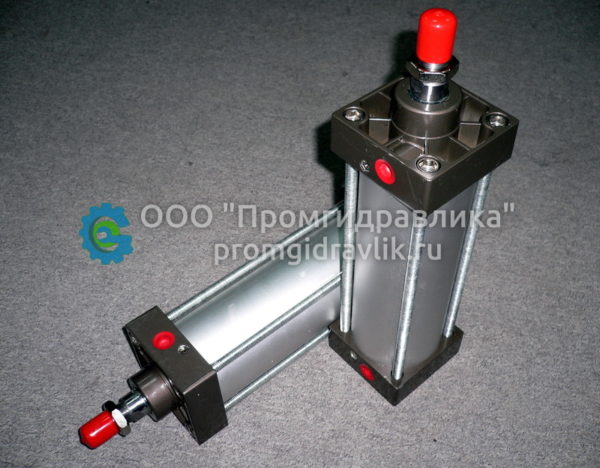

Пневмоцилиндры поршневые типа ПЦ ИСО 6431
Пневмоцилиндры поршневые двустороннего действия предназначены для пневмосистем производственного оборудования, технологической оснастки, наземного транспорта.
Пневмоцилиндры ПЦ соответствуют ИСО 6431, выпускаются диаметром 32,40,50,63,80 и 100 мм, ходом поршня от 10 до1000 мм.
Пневмоцилиндры ПЦ поршневые двухстороннего действия как с регулируемым демпфированием в конечных положениях, так и без него. Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков.
Описание
Технические характеристики пневмоцилиндров ПЦ:
| Параметры | Диаметр пневмоцилиндра, мм | |||||
| 32 | 40 | 50 | 63 | 80 | 100 | |
| Значения параметра | ||||||
| Номинальное давление, МПа | 1 | |||||
| Давление страгивания, МПа, не более | 0,07 | 0,07 | 0,07 | 0,07 | 0,04 | 0,04 |
| Номинальная сила цилиндра при номинальном давлении, Н: — толкающая; — тянущая |
803 |
1256 |
1962 |
3115 |
5024 |
7850 |
| Время прохождения поршнем тормозного пути без нагрузки при закрытых дросселях и давлении 0,4 МПа, с, не более (для цилиндров с регулируемым торможением) | 3 | 3 | 3 | 8 | 10 | 12 |
| Масса, кг, 0-ход | 0,65 | 0,79 | 1,2 | 1,72 | 3,1 | 4,38 |
| Масса, кг, 10 мм хода | 0,03 | 0,03 | 0,047 | 0,05 | 0,08 | 0,09 |
