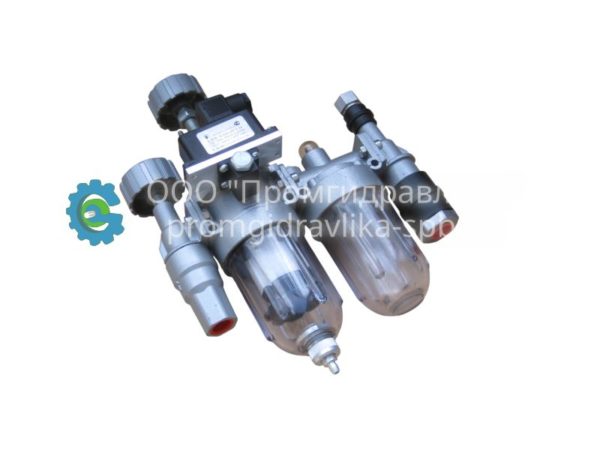

Пневмоблоки подготовки воздуха П-Б16
Пневмоблоки подготовки воздуха П-Б16 предназначены для подготовки сжатого воздуха в пневмосистемах станков, прессов и других машин, а также в пневмосистемах автоматизации управлении станков.
Блоки применяются в пневмосистемах, работающих при давлении сжатого воздуха 0,16 до 1,0 МПа класс загрязненности которого должен быть не грубее 12 класса по ГОСТ 17433-80.
Напряжение питания электроцепи блока должно быть не более 220В при питании переменным током частотой 50-60Гц и 24В при питании постоянным током. Сила тока должна быть не более 1,6А для переменного и 4,0А для постоянного тока.
Диапазон настройки реле давления 0,14-0,63 МПа.
Блоки изготавливаются с условным проходом 16мм и полуавтоматическим удалением конденсата.
Описание
Технические характеристики пневмоблоков подготовки воздуха П-Б16:
| Наименование параметра | Типоразмеры | ||
| П-Б16.11 | П-Б16.21 | П-Б16.31 | |
| Значение параметра | |||
| Номинальное давление, МПа (кгс/см2) | 1,0(10,0) | ||
| Диапазон регулирования давления на выходе блока, МПа | 0,05-0,9 | ||
| Расход воздуха при давлении на выходе блока 0,4 МПа, м3/мин, не менее: — номинальный — минимальный |
1,25 0,2 |
||
| Степень влагоотделения, %, не менее | 92 | ||
| Абсолютная тонкость фильтрации, мкм | 40 | ||
| Диапазон подачи масла при расходе сжатого воздуха, капель/мин, не менее: — максимальном — минимальном |
— — |
— — |
0-40 0-15 |
| Номинальная вместимость резервуара для сбора конденсата, см3, не менее | 70 | ||
| Номинальная вместимость резервуара для масла, см3, не менее | — | — | 200 |
| Зона нечувствительности реле давления, %, не более | 20 | ||
