Питатели последовательные смазочные МИ, М, МХ, МГ
Питатели последовательные смазочные представляют собой дозирующие устройства предназначенные для подачи смазочного материала (минерального масла) к трущимся парам узлов и механизмов различных машин. Питатели последовательные смазочные входят в состав циркуляционных смазочных систем, систем смазки периодической подачи.
Питатели последовательные смазочные эксплуатируются на чистых минеральных маслах с кинематической вязкостью не менее 17 мм2/с (сСт), с номинальной тонкостью фильтрации не грубее 25 мкм и при t масла от +1°С до +50°С. Для пластичных смазочных материалов число пенетрации должно быть не менее 290 и тонкость фильтрации не грубее 100 мкм.
Питатели последовательные смазочные изготавливаются для районов с умеренно-холодным климатом (УХЛ), а также для тропического климата (О) и работают при t окружающей среды от +1°С до +40°С.

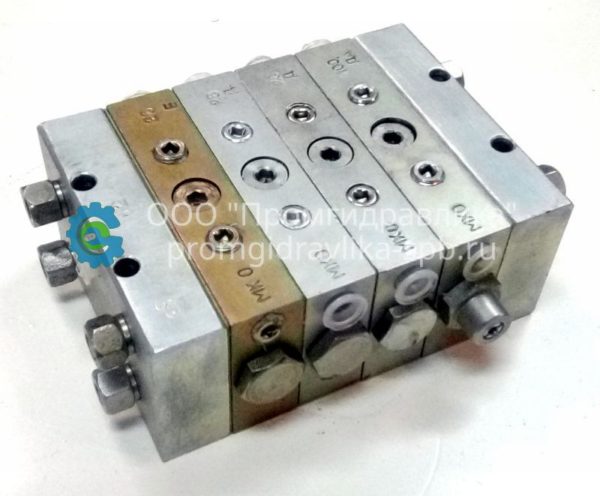

Питатель последовательный смазочный состоит из набора секций — входной, выходной – и пакета промежуточных секций, уплотнённых по стыкам прокладками или уплотнительными кольцами и стянутых шпильками. В каждой промежуточной секции находится трёхпоясковый золотник, имеющий свободных ход и совершающий возвратно-поступательное движение. Золотники в промежуточных секциях перемещаются в определённой последовательности. Рабочий ход питателя последовательного смазочного, заключающийся в вытеснении определённой дозы смазочного материала в точку смазки, произойдет тогда, когда все золотники совершат возвратно-поступательное движение. Питатель последовательный смазочный может начать работу независимо от начального положения золотника. Каждая промежуточная секция имеет два отвода в точки смазки. Получить один отвод в золотниковой секции можно, соединив два отвода. При этом один из отводов должен быть обязательно заглушен. Секции с одним отводом производят за цикл двойную номинальную подачу смазочного материала.
Описание
Технические характеристики питателей последовательных смазочных
| Вид исполнения | Номинальное давление на входе, МПа | Минимальное давление (перепад давлений), не более, МПа | Количество промежуточных секций | Вид смазочного материала | Номинальная частота циклов, мин-1 | Максимальная частота циклов, мин-1 |
| МИМ | 1 | 0,8 | 3-..7 | Жидкий | 6 | 60 |
| МИК | 2,5 | Жидкий, пластичный | 60 | 300 | ||
| МИО | 6,3 | Жидкий, пластичный | 60 | 300 | ||
| МИ- | 10 | Жидкий, пластичный | 60 | 300 | ||
| МК- | 2,5 | 1,2 | 3-..8 | Жидкий, пластичный | 60 | 300 |
| МО- | 6,3 | Жидкий, пластичный | ||||
| М- | 10 | Жидкий, пластичный | ||||
| 1М- | 20 | Пластичный | ||||
| МХК | 2,5 | 1,2 | 3-..8 | Жидкий, пластичный | 60 | 250 |
| МХО | 6,3 | Жидкий, пластичный | ||||
| МХ- | 10 | Жидкий, пластичный | ||||
| 1МХ- | 20 | Пластичный |
ПРИМЕЧАНИЕ: Цикл работы питателя характеризуется подачей смазочного материала в каждый отвод питателя за один двойной ход золотника каждой секции. Из отвода секции с маркировкой Е подача масла за цикл производится два раза.
| Типоразмер промежуточной секции |
Номинальный подаваемый объем смазочного материала в один отвод за цикл, см3 | |||||||||||
| МИМ | МИК | МИО | МИ | МК | МО | М | 1М | МХК | МХО | МХ | 1МХ | |
| 5Д | 0,08 | — | — | |||||||||
| 5Е | 0,16 | — | — | |||||||||
| 10Д | 0,16 | 0,16 | — | |||||||||
| 10Е | 0,32 | 0,32 | — | |||||||||
| 15Д | 0,24 | 0,24 | — | |||||||||
| 15Е | 0,48 | 0,48 | — | |||||||||
| 20Д | — | 0,32 | — | |||||||||
| 20Е | — | 0,64 | — | |||||||||
| 25Д | — | 0,4 | 0,4 | |||||||||
| 25Е | — | 0,8 | 0,8 | |||||||||
| 30Д | — | 0,48 | — | |||||||||
| 30Е | — | 0,96 | — | |||||||||
| 35Д | — | 0,56 | — | |||||||||
| 35Е | — | 1,12 | — | |||||||||
| 50Д | — | — | 0,8 | |||||||||
| 50Е | — | — | 1,6 | |||||||||
| 75Д | — | — | 1,2 | |||||||||
| 75Е | — | — | 2,4 | |||||||||
| 100Д | — | — | 1,6 | |||||||||
| 100Е | — | — | 3,2 | |||||||||
| 125Д | — | — | 2 | |||||||||
| 125Е | — | — | 4 | |||||||||
| 150Д | — | — | 2,4 | |||||||||
| 150Е | — | — | 4,8 | |||||||||
