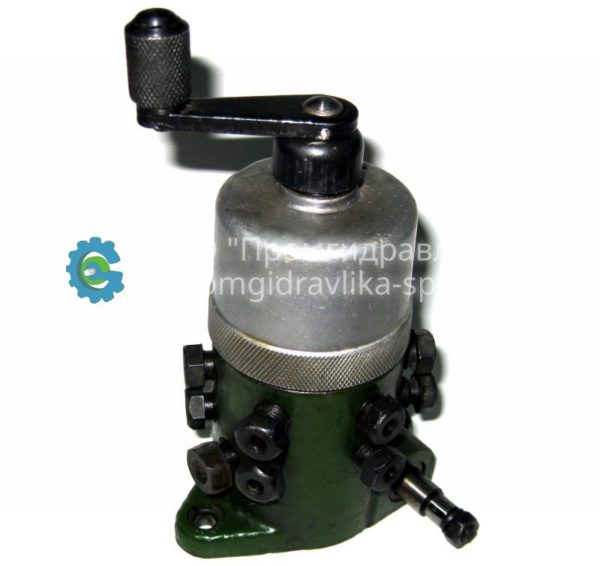

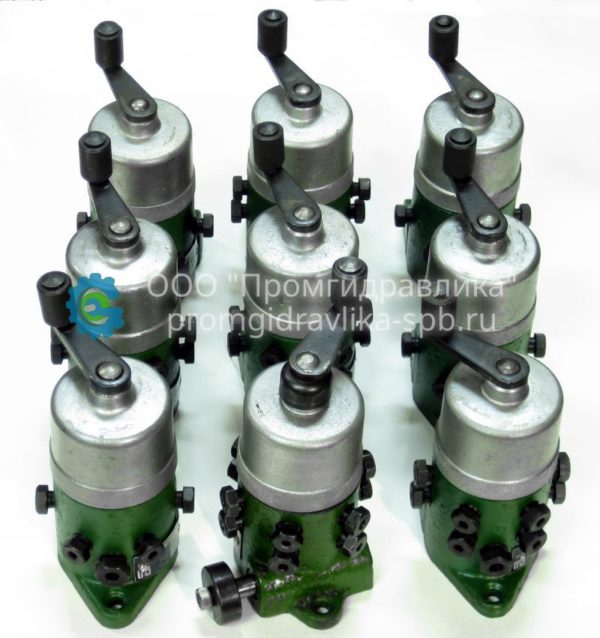

Насосы (лубрикаторы) С17М-11, С17М-12, С18М-11, С18М-12
Насосы смазочные поршневые многопоточные, 106, 112, 206, 212 ГОСТ 22953-78, а также более старых марок С18М-1 и С17М-1 ГОСТ 22953-78Е, предназначены для подачи под давлением минерального масла к трущимся поверхностям станков и других механизмов.
Насосы изготавливаются в исполнении УХЛ, категория размещения 4.1 по ГОСТ 15150-69. Рабочая жидкость – минеральные масла вязкостью от 10 до 400 мм²/с при температуре от 1 до 40°С. Тонкость фильтрации масла – 25 мкм.
Описание
| Насос плунжерный (лубрикатор) по ГОСТ 22953-78Е. | |||||
| Наименование | Аналог | Объем, см3 | Подача, л/мин | Давление, МПа | Масса, кг |
| С17М-11 | 206 | 0.08 | 0.04 | 1.6 | 1.5 |
| С17М-12 | 212 | 0.08 | 0.04 | 1.6 | 1.5 |
| С18М-11П | 106П | 0.08 | 0.04 | 1.6 | 1.5 |
| С18М-12П | 112П | 0.08 | 0.04 | 1.6 | 1.5 |
Устройство и работа
В корпусе 1 расположены шесть плунжеров 3 и распределительный валик 2. На верхнем конце распределительного валика находится кулачок 4 с упором, взаимодействующим с кольцом-сектором. Кольцо-сектор установлено неподвижно на распределительном валике и служит для осуществления поворота кулачка на заданный угол при правом или левом вращении распределительного валика.
При шести отводах на кулачке делается один выступ, при двенадцати – два. Резьбовые отверстия для присоединения отводящих трубок располагаются по периферии корпуса в один ряд (шесть отводов) и два ряда (двенадцать отводов).
Вращение распределительно валика в насосах с ручным приводом осуществляется рукояткой 5, связанной через штифт 6 с валиком 7. В нижней части валика выфрезерована прорезь, в которую входит выступ распределительного валика. Распределительный валик имеет центральное диаметральное отверстие для всасывания масла, сообщенное продольным отверстием с двумя проточками.
Нижняя проточка предназначена для сообщения рабочего объема плунжеров с резервуаром пря всасывании масла через штуцер 11. Верхняя проточка предназначена для устранения утечек масла по плунжерам и распределительному валику, которые сообщаются между собой шестью радиальными отверстиями в корпусе.
Распределение масла осуществляется пазами распределительного валика. Наклон пазов дает возможность подавать полные дозы масла одновременно в два трубопровода (одним плунжером – в верхний трубопровод, а другим – в нижний).

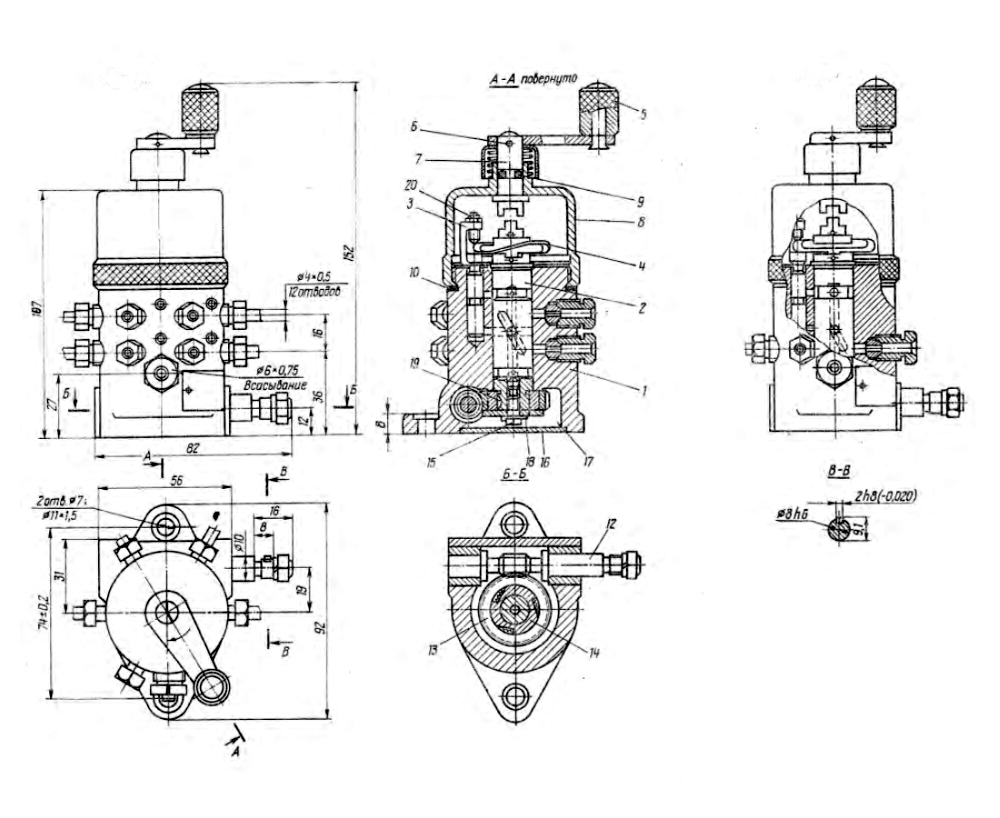

Габаритные и присоединительные размеры насосов
1 — корпус(112-1.00); 2 — валик распределительный (112-3.02); 3 — плунжер (112-1.01); 4 — кольцо-сектор (112-3.01); 5 — ручка (112-2.02); 6 — штифт; 7 — валик (112-0.01); 8 — крышка (112-0.03); 9 — кольцо резиновое; 10 — прокладка (112-0.05); 11- штуцер; 12 — червяк (112.0.12); 13 — колесо цилиндрическое; 14 — храповик; 15 — болт; 16 — дно; 17 — прокладки; 18 — шайба; 19 — шпонка; 20 — винт.
