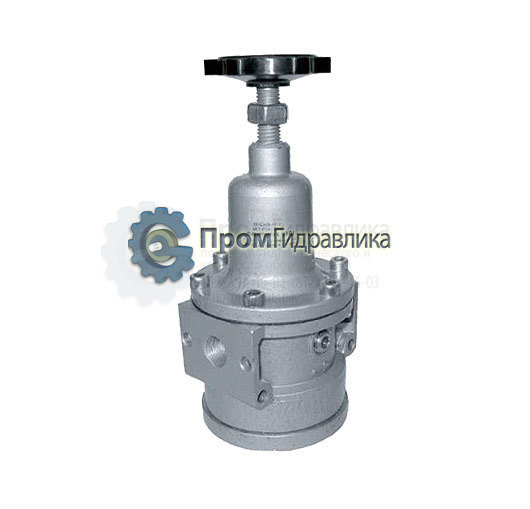

Модульное устройство П-МК05
Модульное устройство (клапан редукционный) П-МК05 предназначено для настройки и автоматического поддержания на заданном уровне давления сжатого воздуха в пневмоприводах различного назначения.
Модульные устройства П-МК05 применяются в пневмосистемах, работающих при давлении сжатого воздуха от 0,10 МПа до 1,0 МПа, очищенного не грубее 8 класса загрязненности по ГОСТ17433-80.
Описание
Технические характеристики модульного устройства П-МК05:
| Наименование параметра | Типоразмеры | ||
| П-МК05.06 | П-МК05.10 | П-МК05.16 | |
| Значение параметра | |||
| Условный проход | 6 | 10 | 16 |
| Номинальное давление, МПа (кгс/см2) | 1,0 (10,0) | ||
| Номинальный расход воздуха при давлении на выходе 0,4 МПа, м3/мин, не менее | 0,2 | 0,63 | 1,6 |
| Диапазон настройки давления, МПа | 0,04-0,8 | ||
| Присоединительная резьба: — метрическая — коническая |
М12х1,5-7Н К1/4″ |
М16х1,5-7Н К3/8″ |
М22х1,5-7Н К1/2″ 18,3мм |
| Масса, кг, не более | 0,24 | 0,9 | 0,9 |
