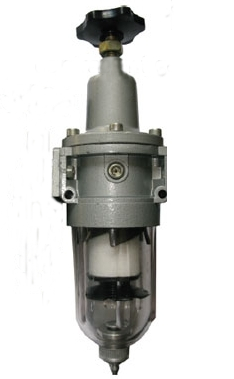

Модульное устройство П-МК04
Модульные устройства (фильтр-регулятор) П-МК04 предназначены для очистки сжатого воздуха от капельной влаги и твердых частей, удаления конденсата, регулирования и автоматического поддержания величины давления на заданном уровне.
Модульные устройства применяются в пневмосистемах, работающих на сжатом воздухе с давлением от 0,16 до 1,0 МПа, очищенном не грубее 12 класса загрязненности по ГОСТ 17433-80.
Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Описание
Технические характеристики модульного устройства П-МК04:
| Наименование параметра | Типоразмеры | ||
| П-МК04.06.. | П-МК04.10.. | П-МК04.16.. | |
| Условный проход, мм | 6 | 10 | 16 |
| Расход воздуха при давлении 0,63 МПа, м3/мин,: — максимальный, не менее — минимальный, не более |
0,25 0.16 |
1,25 0.16 |
2,00 0.16 |
| Абсолютная тонкость фильтрации, мкм | 25; 40 | ||
| Степень влагоотделения, %, не менее | 95 | ||
| Диапазон настройки давления, МПа | 0,04 — 0,8 | 0,05 — 1,0 | 0,05 — 1,0 |
| Присоединительная резьба: исп.4 исп.8 |
К1/4″ | К3/8″ 18,3 |
К1/2″ 18,3 |
| Масса, кг, не более | 0,33 | 1,4 | 1,7 |

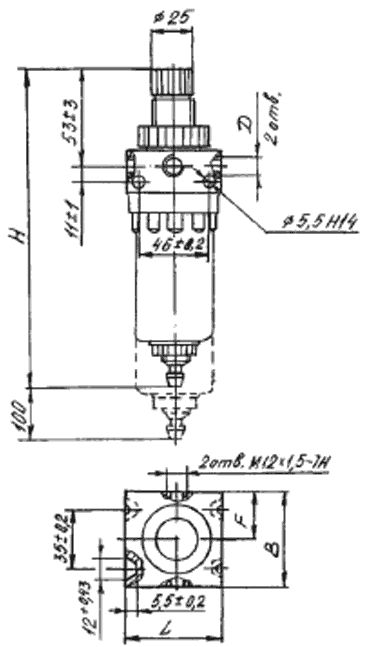

Модульное устройство П-МК04.06

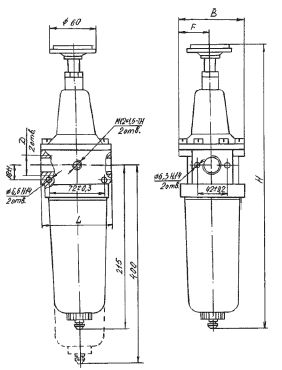

Модульные устройства П-МК04.10; П-МК04.16
| Типоразмеры | Размеры, мм | Присоединение | Масса, кг | ||
| L | B | H | |||
| П-МК04-06.. | 56 | 56 | 200 | М12х1,5-7Н К1/2″ |
0,33 |
| П-МК04-10.. | 85 | 85 | 360÷510 | М16х1,5-7Н К3/8″ |
1,7 |
| П-МК04-16.. | 85 | 85 | 360÷510 | М22х1,5-7Н К1/2″ |
1,7 |
