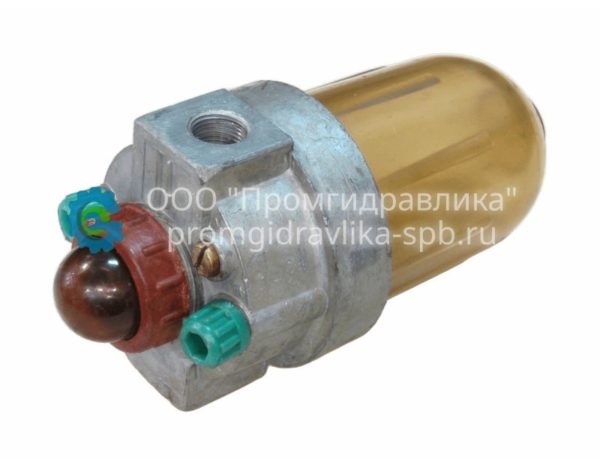

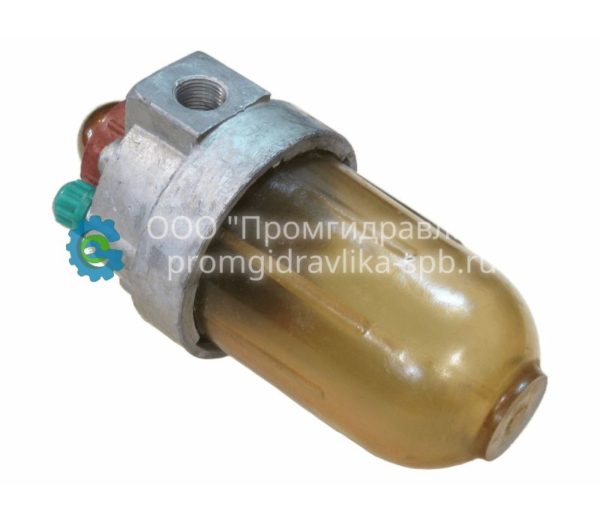

Маслораспылители 121
Маслораспылители 121 распыления предназначены для вспрыскивания в сжатый воздух распыленного масла для смазывания трущихся поверхностей пневматических механизмов станков и оборудования.
Маслораспылители применяются в пневматических приводах и системах, работающих на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80.
Маслораспылители не имеют устройства для заправки масла под давлением.
Климатические исполнения УХЛ и О, категория размещения 4 по ГОСТ 15150-69.
Маслораспылители выпускаются в соответствии с ТУ 4152-002-00220859-95.
Описание
Технические характеристики маслораспылителей 121:
| Наименование параметра | Типоразмеры | |||||
| 121-04 | 121-06 | 121-10 | 121-16 | 121-25 | ||
| Значение параметра | ||||||
| Условный проход, мм | 4 | 6 | 10 | 16 | 25 | |
| Присоединительная резьба | К1/8″ | К1/4″ | К3/8″ | К1/2″ | К1″ | |
| Давление, МПа, — номинальное — минимальное |
1,0 0,1 |
|||||
| Расход воздуха при давлении 0,4МПа, м3/мин, — максимальный, не менее — минимальный, не более |
0,08 0,016 |
0,2 0,04 |
0,63 0,125 |
1,25 0,25 |
3,2 0,63 |
|
| Потеря давления при максимальном расходе, МПа, не более | 0,025 | |||||
| Номинальная вместимость резервуара для масла, см3, не менее | 20 | 20 | 200 | 200 | 400 | |
| Подача масла, капли/мин: — при минимальном расходе воздуха, не менее — при максимальном расходе воздуха: — минимальная, не более максимальная, не менее |
1 0,5 20 |
2 0,5 20 |
2 0,5 20 |
3 0,5 20 |
5 2 80 |
|
| Габаритные размеры, мм | 50х50х115 | 55х55х135 | 86х86х191 | 86х86х191 | 107х98х270 | |
| Масса, кг, не более | 0,3 | 0,5 | 1 | 1 | 1,5 | |
| Полный средний ресурс, ч, не менее | 30000 | |||||
