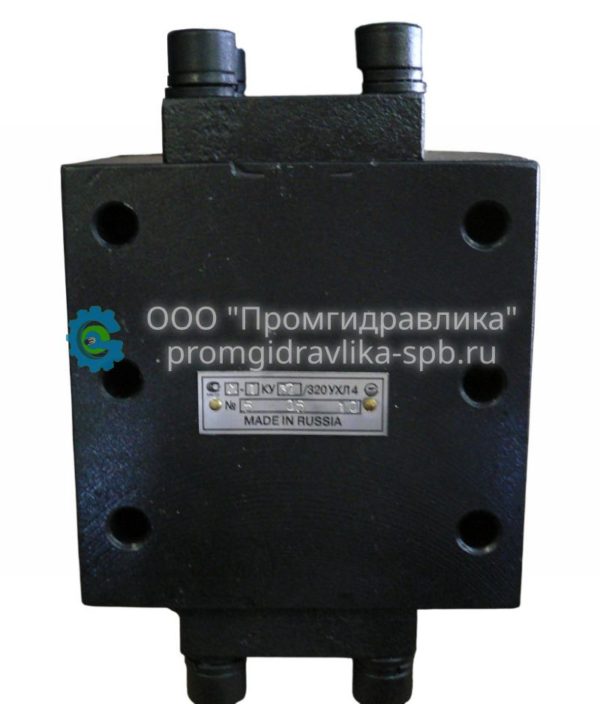

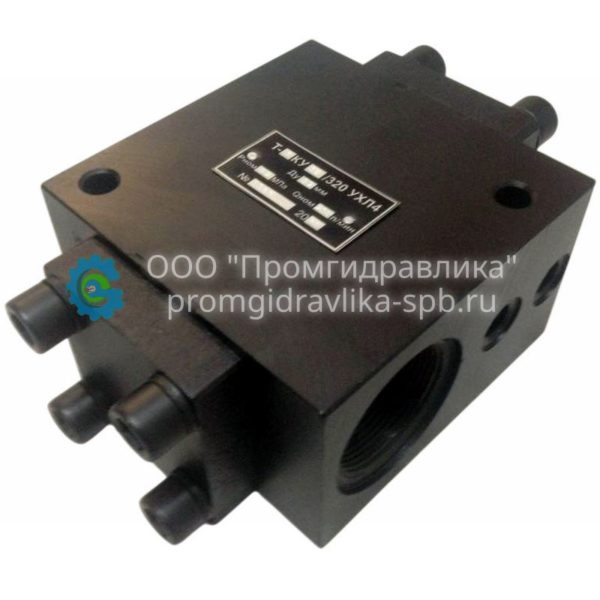

Гидрозамки односторонние КУ

Гидрозамки односторонние КУ предназначены для свободного пропускания рабочей жидкости в одном (прямом) направлении. Проход рабочей жидкости в противоположном направлении возможен только после принудительного открывания запорного элемента с помощью гидравлического цилиндра управления, встроенного в гидрозамок.

Гидрозамки односторонние КУ предназначены для свободного пропускания рабочей жидкости в одном (прямом) направлении.

  • М-1КУ, Т-1КУ — с дополнительным разгрузочным клапаном и отдельным дренажом системы управления;
  • М-2КУ, Т-1КУ — без дополнительного разгрузочного клапана и отдельной дренажной системой управления;
  • М-3КУ, Т-1КУ — с дополнительным разгрузочным клапаном и общим дренажом;
  • М-4КУ, Т-1КУ — без дополнительного разгрузочного клапана и общего дренажа.

Описание

Технические характеристики гидрозамков односторонних КУ:

Марка гидрозамка Условный проход, мм Давление нагнетания, МПа Расход рабочей жидк., л/мин Присоединение Масса, кг Габ. размеры, мм
Ном. Макс.
М-1КУ 12/320 12 32 35 40 стыковое 2,6 120х85х42
М-2КУ 12/320 12 32 35 40 2,6 120х85х42
М-3КУ 12/320 12 32 35 40 2,6 120х85х42
М-4КУ 12/320 12 32 35 40 2,6 120х85х42
Т-1КУ 12/320 12 32 35 40 М22х1,5 2,6 120х85х42
Т-2КУ 12/320 12 32 35 40 2,6 120х85х42
Т-3КУ 12/320 12 32 35 40 2,6 120х85х42
Т-4КУ 12/320 12 32 35 40 2,6 120х85х42
М-1КУ 20/320 20 32 35 100 стыковое 8,9 190х124х75
М-2КУ 20/320 20 32 35 100 8,9 190х124х75
М-3КУ 20/320 20 32 35 100 8,9 140х100х57
М-4КУ 20/320 20 32 35 100 8,9 140х100х57
Т-1КУ 20/320 20 32 35 100 М33х2 8,9 190х124х75
Т-2КУ 20/320 20 32 35 100 8,9 190х124х75
Т-3КУ 20/320 20 32 35 100 8,9 140х100х57
Т-4КУ 20/320 20 32 35 100 8,9 140х100х57
М-1КУ 32/320 32 32 35 250 стыковое 8,4 190х124х75
М-2КУ 32/320 32 32 35 250 8,4 190х124х75
М-3КУ 32/320 32 32 35 250 8,4 190х124х75
М-4КУ 32/320 32 32 35 250 8,4 190х124х75
Т-1КУ 32/320 32 32 35 250 М48х2 8,4 190х124х75
Т-2КУ 32/320 32 32 35 250 8,4 190х124х75
Т-3КУ 32/320 32 32 35 250 8,4 180х124х75
Т-4КУ 32/320 32 32 35 250 8,4 180х124х75
Ф-1КУ 50/32 50 32 35 630 фланцевое 38,5 270х136х258
Ф-3КУ 50/32 50 32 35 630 38,5 270х136х258
Ф-1КУ 80/32 80 32 35 1600 99 357х182х275
Ф-3КУ 80/32 80 32 35 1600 99 357х182х275
