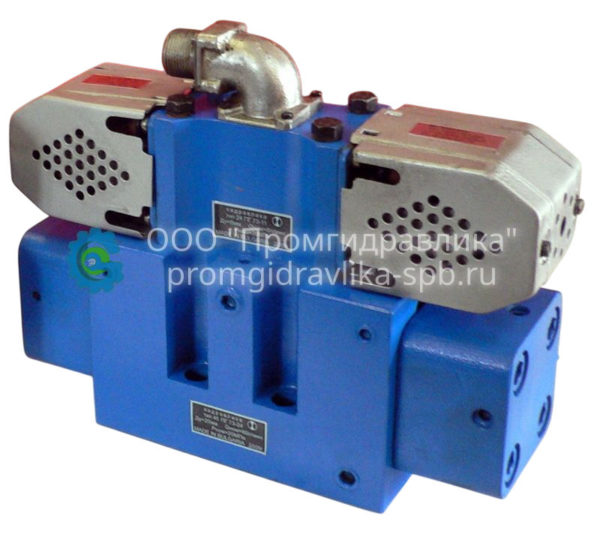

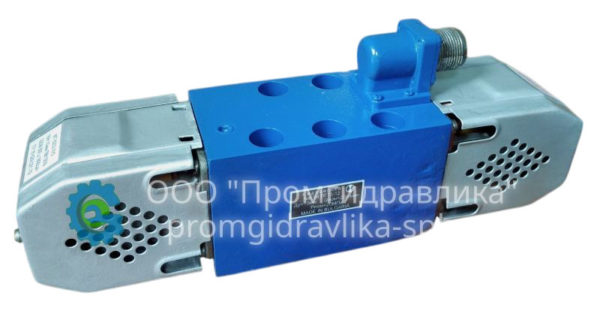

Гидрораспределители типа Г73 (ПГ, БГ, БПГ)
Гидрораспределители золотниковые типа Г73 ( ПГ, БГ, БПГ ) предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и мобильных машин.
Описание
Структура условного обозначения гидрораспределителей:
| Номер обозначения | 44 | В | Б | П | Г73-2 | 4 |
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1 | Исполнение по гидросхеме | |||||
| 2 | В — пневмоуправление | |||||
| 3 | Исполнение по способу установки золотника в позицию:для ручного управления:Б — пружинный возврат;для гидравлического управления:Б — с одной стороны на золотник воздействует плунжер;В — с одной стороны на золотник воздействует пружина;для электрического и электрогидравлического управления:Б — с одним электромагнитом;для пневматического и пневмогидравлического управления:Б — с одним пневмоприводомДля основного исполнения буква отсутствует | |||||
| 4 | Исполнение по присоединению: А — стыковое;Буква отсутствует — резьбовое | |||||
| 5 | Обозначение по классификатору:Г73-2 — с электрогидравлическим или пневмогидравлическим управлением;Г73-1 — с электрическим или пневматическим управлением;Г72-3 — с гидравлическим управлением;Г74-1 — с механическим управлением;Г74-2 — распределители с ручным управлением. | |||||
| 6 | Исполнение по диаметру условного прохода:1 — Dy = 6 мм;2 — Dy = 10 мм;3 — Dy = 16 мм;4 — Dy = 20 мм;5 — Dy = 32 мм. | |||||
Технические характеристики гидрораспределителей Г73, Г74 (ПГ, БГ, БПГ):
| Параметр | ПГ73-11 ПГ74-11 |
ПГ73-12 ПГ74-12 ПГ72-32 ПГ74-22 |
Г72-33 | Г74-24 Г72-34 |
ПГ72-24 ПГ73-24 ПГ74-34 |
Г72-25 Г74-35 |
ПГ72-25 ПГ73-25 |
|
| Условный проход, мм | 8 | 10 | 16 | 20 | 32 | |||
| Расход масла: — номинальный — максимальный |
8 16 |
20 40 |
40 80 |
80 160 |
160 320 |
|||
| Минимальное давление управления для гидрораспределителей с гидравлическим и электрическим управлением, МПа: — двухпозиционных — трехпозиционных |
— — |
0,5 0,8 |
0,4 0,6 |
0,4 0,6 |
0,4 0,6 |
|||
| Время срабатывания, с, для аппаратов с управлением: — электрическим — гидравлическим -электрогидравлическим |
0.02 — — |
0,03 0,05- 0,5 — |
— 0,1 -1 — |
— 0,1 — 1 0,05 — 1,5 |
— 0,15 — 2 — |
— 0,15 — 2 0,07 — 3,0 |
||
| Ход, мм | 10 ( 5 для 54 и 55 — го исполнения по гидросхемам) | |||||||
| Напряжение, В | 110, 220, 380 (перем. ток); 12,24,48 (постоян. ток) | |||||||
| Тяговое усилие, Н | 16 | 25 | — | 16 | — | 16 | ||
| Продолжительность включения (ПВ ), % | 100 | |||||||
| Максимальное число включений в час | 1800 | 1300 | — | 1800 | — | 1800 | ||
| Масса, кг | 3 | 6 | 12 | 15 | 26 | 28 | ||
