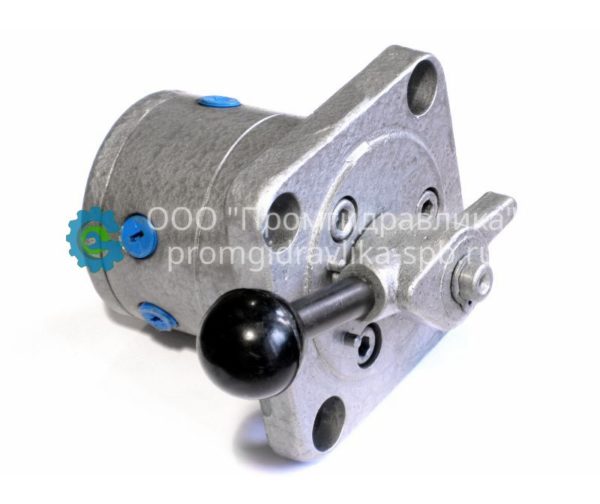

Гидрораспределители крановые Г71-31
Гидрораспределители крановые Г71-31 предназначены для реверсирования рабочих органов станков и других машин, для останова рабочих органов (трехпозиционные гидрораспределители), а также для других операций в соответствии со схемой работы гидрораспределителя.
Описание
Исполнение по присоединению:
— Г71-31, 2Г71-31, 3Г71-31 — для внутренней установки с фланцевым креплением;
— БГ71-31, 2БГ71-31, 3БГ71-31 — для наружней установки с фланцевым креплением;
— ВГ71-31, 2ВГ71-31, 3ВГ71-31 — для наружной установки на кронштейне.
Исполнение по гидросхемам:
двухпозиционные (два фиксированных положения) — Г71-31, БГ71-31, ВГ71-31;
трехпозиционные (три фиксированных положения) — 2Г71-31, 2БГ71-31, 2ВГ71-31, при среднем положении крана обе цилиндровые полости соединены с подводом, слив заперт;
3Г71-31, 3БГ71-31, 3ВГ71-31 — при среднем положении крана обе цилиндровые полости соединены со сливом, подвод закрыт.
Технические характеристики крановых гидрораспределителей Г71-31:
| Марка гидрораспределителя | Условный проход, мм | Давление нагнетания, МПа | Расход рабочей жидкости, л/мин | Присоединение | Масса, кг | Габаритные размеры, мм | ||
| Ном. | Макс. | Ном. | Макс. | |||||
| Г71-31 | 8 | 20 | 25 | 12,5 | 16 | К1/4“ | 3 | |
| 2Г71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 100х100х158 | |
| 3Г71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 100х100х158 | |
| БГ71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 100х120х146 | |
| 2БГ71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 100х120х146 | |
| 3БГ71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 100х120х146 | |
| ВГ71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 120х155х155 | |
| 2В71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 120х155х155 | |
| 3В71-31 | 8 | 20 | 25 | 12,5 | 16 | 3 | 120х155х155 | |
