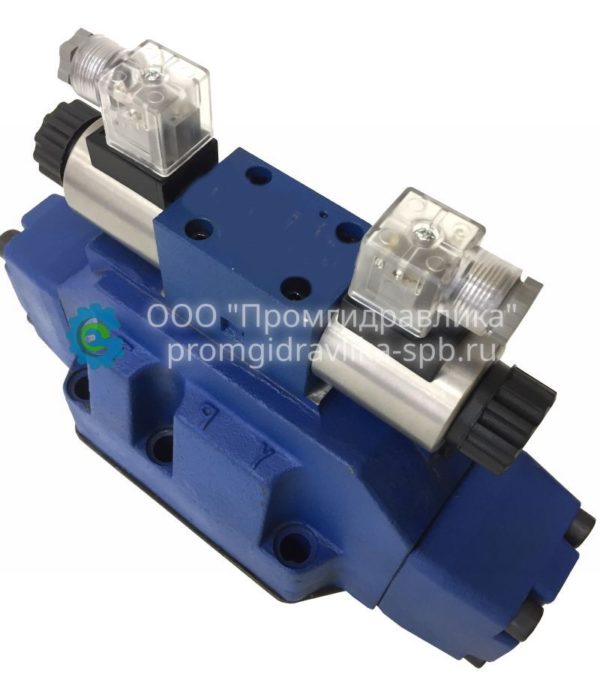

Гидрораспределители 1Р203
Гидрораспределители золотниковые Ду 20 мм типа 1Р203, 1Рн203, 2Р203.
Гидрораспределители золотниковые предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других стационарных машин с давлением до 32МПа.
Гидрораспределители Р203 эксплуатируются на минеральных маслах с кинетической вязкостью от 10 до 400мм2/с с номинальной тонкостью фильтрации не грубее 25мкм.
Разрешается эксплуатация при температуре окружающей среды от +1o°С до +50o°С для исполнений УХЛ4 и 04(тропиков) и при температуре окружающей среды от -40o°С до +50o°С для исполнений ХЛ1 по ГОСТ 15150-69.
Описание
Гидрораспределители подразделяются по следующим признакам:
по конструкции запорно-регулирующего элемента – золотниковые, крановые, клапанные;
по числу внешних гидролиний, в которых поток управляется распределителем, – двух, трех-, четырехлинейные;
по числу фиксированных или характерных позиций запорно-регулирующего элемента – двух-, трехпозиционные;
по виду управления – распределители с ручным, механическим, электрическим, гидравлическим, пневматическим и комбинированным электрогидравлическим, пневмогидравлическим управлением;
по способу открытия рабочего проходного сечения – направляющие и дросселирующие.
Технические характеристики гидрораспределителей Ду 20 мм:
| Наименование параметра | Типоразмер гидрораспределителя | ||||||||
| В16 | 1Р203 | 2Р203 | 1Р323 | 2Р323 | 1Рн203 | 1Рн323 | |||
| Условный проход, мм | 16 | 20 | 20 | 32 | 20 | 32 | |||
| Давление номинальное на входе, МПа (кгс/см2) | 32(320) | ||||||||
| Расход рабочей жидкости, л/мин | 80…125 | 200 | 160…200 | 500 | 330…500 | 200 | 500 | ||
| Максимальное давление на выходе (сливе) главного золотника, МПа (кгс/см2) — с независимым сливом из пилота управления; — со сливом из пилота управления, объединенным с основным сливом |
32(320) 6(60) |
32(320) 6(60) |
32(320) 7(70) |
||||||
| Давление управления для гидравлического управления, МПа (кгс/см2): — максимальное |
25(250) | 25(250) | 20(200) | ||||||
| Масса, кг, не более: — с эл.гидравлич. управлением; — с гидравлич. управлением; — с ручным |
9,3 8,1 7,3 |
15,9 14,8 12,7 |
20,4 | 6,45 | 12,7 | 44 42,4 41,0 |
|||
