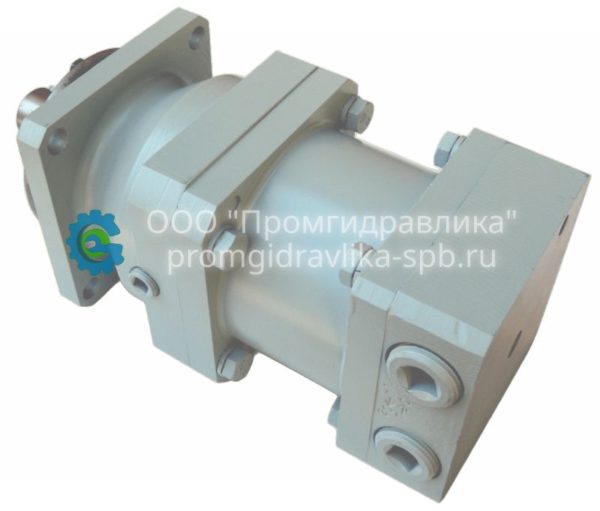

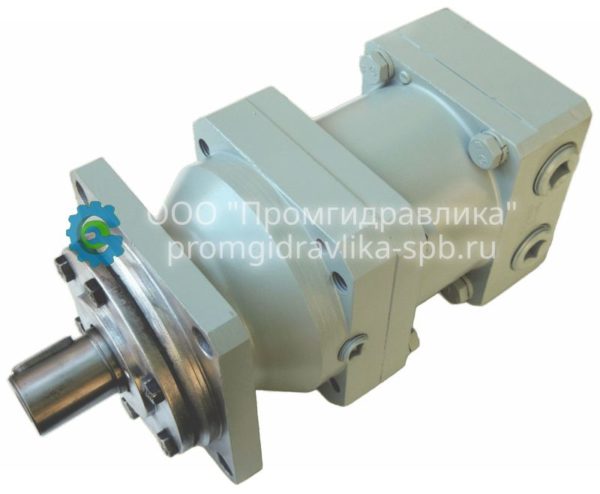

Гидромоторы аксиально-поршневые Г15
Аксиально-поршневые гидромоторы Г-15 предназначены для бесступенчатого регулирования скоростей, работы в системах, где требуется реверсирование, частые включения, автоматическое и дистанционное управление в следящих приводах.
Гидромоторы аксиально-поршневые Г15 предназначены для бесступенчатого регулирования скоростей, работы в системах, где требуется реверсирование, частые включения, автоматическое и дистанционное управление в следящих приводах.
Гидромоторы работают на минеральных маслах с вязкостью от 10 до 200 сСт, при температуре масла от +10°С до +60°С и температуре окружающей среды от 0 до +45°С.
Климатическое исполнение – УХЛ4 для районов с умеренным и холодным климатом, 04 – для районов с тропическим климатом.
Описание
Технические характеристики гидромоторов аксиально-поршневых Г15:
| Параметры | Гидромоторы | ||||
| Г15-21Р | Г15-22Р | Г15-23Р | Г15-24Р | Г15-25Р | |
| Давление на входе, МПа: — номинальное — максимальное — минимальное |
6,3 12,5 0,5 |
||||
| Давление на сливе, МПа: — максимальное (при отсутствии нагрузки) — минимальное (Рсл) |
6,3 0,08 |
6,3 0,08 |
6,3 0,08 |
6,3 0,1 |
6,3 0,15 |
| Номинальный перепад давления, МПа | 6,22 | 6,22 | 6,22 | 6,2 | 6,15 |
| Максимальное давления дренажа, МПа | 0,05 | ||||
| Рабочий объем, см3 | 11,2 | 20 | 40 | 80 | 160 |
| Частота вращения (n), с-1: — номинальная — максимальная |
16 40 |
16 35 |
16 30 |
16 25 |
16 21,6 |
| Номинальный расход масла, дм3/с, не более | 0,18 | 0,32 | 0,67 | 1,28 | 2,56 |
| Крутящий момент, Н.м, не менее | 9,6 | 17 | 34 | 68 | 136 |
| Номинальная эффективная мощность, кВт, не менее | 0,96 | 1,7 | 3,4 | 6,8 | 13,6 |
| Масса (без рабочей жидкости), кг, не более | 4 | 6,3 | 11 | 19,5 | 38,5 |
