Гидроклапаны обратные Г51, МКО

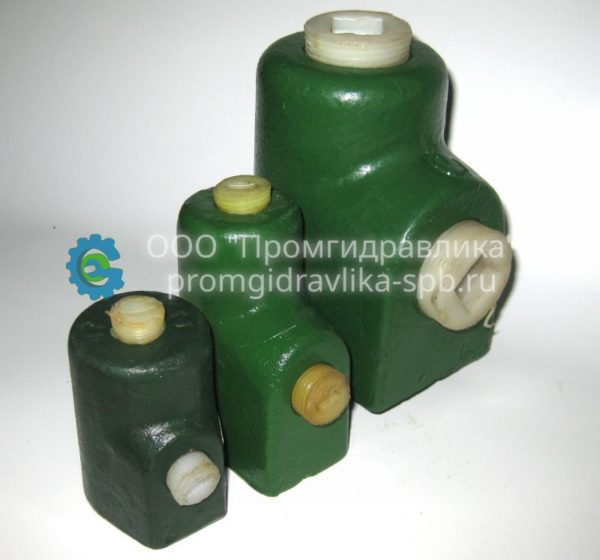

Гидроклапаны обратные Г51 предназначены для обеспечения одностороннего потока жидкости в гидросистемах станков, прессов и поддержания давления в сливных маслопроводах гидросистем.
Исполнение по присоединению для Г51:
Резьбовое – Г51-31, Г51-32, Г51-33, Г51-34, Г51-35;
Фланцевое – Г51-36, Г51-37.

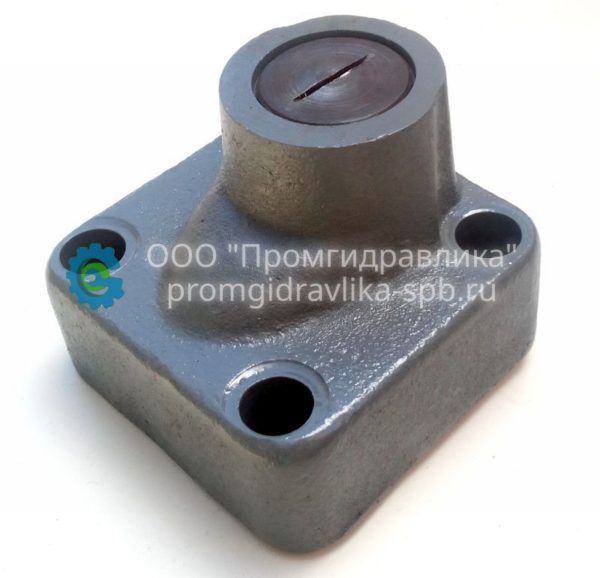

Гидроклапаны обратные 1МКО стыкового исполнения предназначены для свободного пропуска потока рабочей жидкости в одном направлении и для перекрытия потока в обратном направлении. Исполнение по присоединению для 1МКО присоединительная плоскость по ГОСТ 21464-76.
Описание
Технические характеристики гидроклапанов обратных Г51, 1МКО:
| Марка гидроклапана | Условный проход, мм | Номинальное давление на входе, МПа | Расход рабочей жидкости, л/мин | Присое-динение | Масса, кг | Габаритные размеры, мм |
| Г51-31 | 8 | 20 | 16 | К1/4″ | 1,2 | 55х52х83 |
| Г51-32 | 10 | 32 | К3/8″ | 1,2 | 55х52х83 | |
| Г51-33 | 16 | 63 | К1/2″ | 1,6 | 70х52х105 | |
| Г51-34 | 20 | 125 | К3/4″ | 1,6 | 70х52х105 | |
| Г51-35 | 32 | 250 | К11/4″ | 5,45 | 103х82х138 | |
| Г51-36 | 40 | 500 | фланцевое | 14 | 186х102х213 | |
| Г51-37 | 50 | 800 | фланцевое | 33 | 236х132х294 | |
| ПГ51-22 | 10 | 20 | стыковое | 1,7 | 83х70х55 | |
| ПГ51-34 | 80 | 32 | 3,15 | 110х80х67 | ||
| 1МКО 10/20 | 10 | 20 | 40 | стыковое | 1,2 | 78х65х60 |
| 1МКО 10/32 | 10 | 32 | 40 | 1,2 | 78х65х60 | |
| 1МКО 20/20 | 20 | 20 | 160 | 1,6 | 133х97х75 | |
| 1МКО 20/32 | 20 | 32 | 160 | 1,6 | 133х97х75 | |
| 1МКО 32/20 | 32 | 20 | 400 | 5,5 | 127х127х102 | |
| 1МКО 32/32 | 32 | 32 | 400 | 5,5 | 127х127х102 |
