Гидроклапаны гидроуправляемые встраиваемые МКГВ

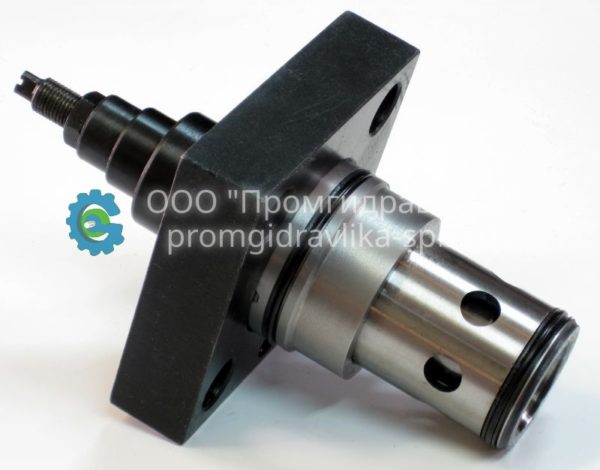

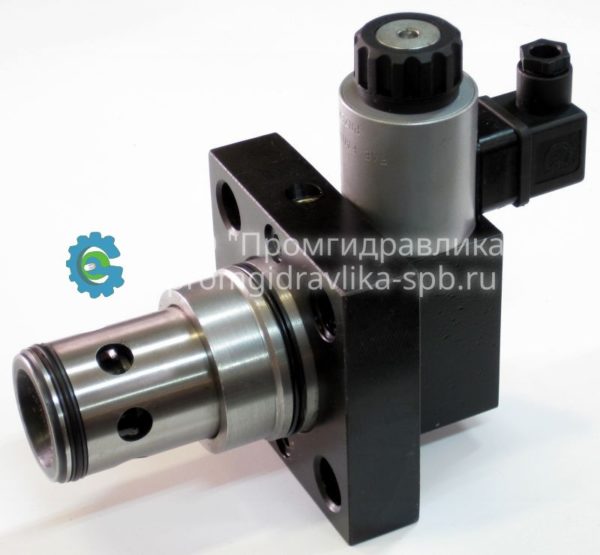

Гидроклапаны гидроуправляемые встраиваемые МКГВ…/3Ф предназначены для герметичного запирания или пропускания потока рабочей жидкости в соответствии с управляющим гидравлическим или электрическим сигналом. Гидроклапаны гидроуправляемые применяются в гидроприводах прессов, станков, литейных и литьевых машин и другого гидрофицированного оборудования.
Гидроклапаны работают на минеральных маслах с тонкостью фильтрации 40-80 мкм, вязкостью 22-200сСт при температуре от +10°С до +70°С.
Гидроклапаны гидроуправляемые встраиваемые МКГВ…/3Ф выпускаются в соответствии с ТУ2-053-1738-85.
Описание
Технические характеристики гидроклапанов МКГВ…/3Ф:
| Параметры | Условный проход, мм | |||
| Ду=16 | Ду=25 | Ду=32 | ||
| Давление на входе, МПа (кгс/см2): — номинальное; — максимальное; — максимально допустимое давление на выходе, МПа |
32(320) 35(350) 32(320) |
|||
| Давление открытия, МПа (кгс/см2) | 0,05(0,5) 0,15(1,5) 0,3(3,0) |
|||
| Номинальный расход рабочей жидкости, л/мин: — для исполнения с гидрозамком в основной линии; — для исполнения с дросселирующей цапфой; — для исполнения с ограничением хода; — для остальных исполнений. |
40 80 63 100 |
80 125 100 160 |
160 320 250 320 |
|
| Максимальный расход рабочей жидкости, л/мин: — для исполнения с гидрозамком в основной линии; — для исполнения с дросселирующей цапфой; — для исполнения с ограничением хода; — для остальных исполнений. |
100 160 140 200 |
250 380 320 450 |
400 650 560 750 |
|
| Соотношений площадей управляющего поршня и вспомогательного клапана: — для исполнения с гидрозамком в линии управления; — для исполнения с гидрозамком в основной линии. |
2,5:116:1 |
|||
| Номинальный перепад давлений(при номинальном расходе), МПа (кгс/см2), не более: — для исполнения с гидрозамком в основной линии; — для остальных исполнений. |
0,25(2,5) |
0,22(2,2) |
0,25(2,5) |
|
| Масса, кг, не более | 1,05÷4,1 | |||
