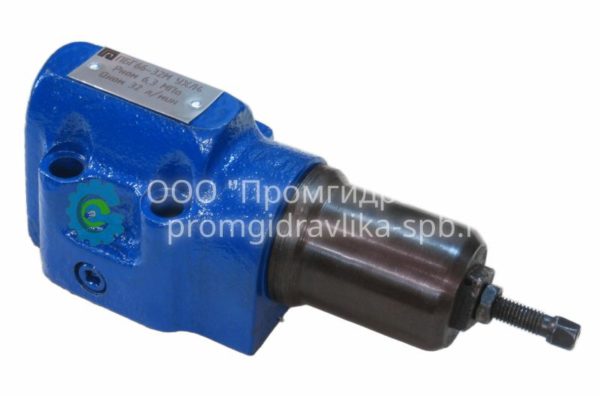

Гидроклапаны давления с обратным клапаном Г66

Гидроклапаны давления с обратным клапаном Г66

Гидроклапаны давления с обратным клапаном Г66-3 предназначены для использования в гидросистемах станков и других гидрофицированных машин в качестве:

  • гидроклапана разности давлений для поддержания заданной разности давлений;
  • гидроклапана последовательности для пропускания потока рабочей жидкости;
  • предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
  • переливного гидроклапана для поддержания заданного давления.

Описание

Исполнения по присоединению: П — клапан стыкового соединения; без буквы – трубное.

Исполнение по давлению:

  • без буквы — 2,5Мпа;
  • А — 1 МПа;
  • Б — 6,3 МПа;
  • В- 10 МПа.

Климатическое исполнение УХЛ, категория размещения 4.

Технические характеристики гидроклапанов давления Г66-3:

Наименование Условный проход, мм Давление нагнетания, МПа Расход рабочей жидкости, л/мин Присоединение Масса, кг
АГ66-32М 10 1 32 К3/8″ 2,4
Г66-32М 10 2,5 32 К3/8″ 2,4
БГ66-32М 10 6,3 32 К3/8″ 2,4
ВГ66-32М 10 10 32 К3/8″ 3,5
ДГ66-32М 10 20 32 К3/8″ 3,5
ПГ66-32М 10 2,5 32 стыковое 2,6
ПАГ66-32М 10 1 32 стыковое 2,6
ПБГ66-32М 10 6,3 32 стыковое 2,6
ПВГ66-32М 10 10 32 стыковое 4
ПДГ66-32М 10 20 32 стыковое 4
АГ 66-34М 20 1 125 К3/4″ 4,9
Г66-34М 20 2,5 125 К3/4″ 4,9
БГ66-34М 20 6,3 125 К3/4″ 4,9
ВГ66-34М 20 10 125 К3/4″ 5,5
ДГ66-34М 20 20 125 К3/4″ 5,5
ПГ66-34 20 2,5 125 стыковое 4,5
ПАГ66-34М 20 1 125 стыковое 4,5
ПБГ66-34М 20 6,3 125 стыковое 4,5
ПВГ66-34М 20 10 125 стыковое 5
ПДГ66-34М 20 20 125 стыковое 5
АГ 66-35М 32 1 200 К11/4″ 8
Г66-35М 32 2,5 200 К11/4″ 8
БГ66-35М 32 6,3 200 К11/4″ 8
ВГ66-35М 32 10 200 К11/4″ 8,5
ДГ66-35М 32 20 200 К11/4″ 8,5
ПГ66-35М 32 2,5 200 стыковое 8
ПАГ66-35М 32 1 200 стыковое 8
ПБГ66-35М 32 6,3 200 стыковое 8
ПВГ66-35М 32 10 200 стыковое 8,5
ПДГ66-35М 32 20 200 стыковое 8,5
