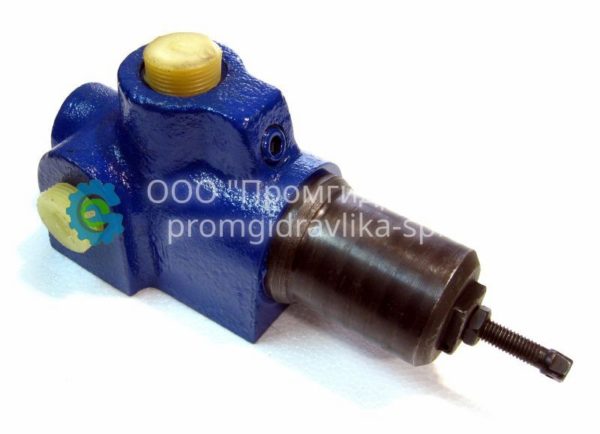

Гидроклапаны давления Г54-3
Гидроклапаны давления Г54-3 предназначены для использования в гидросистемах станков и других машин в качестве:
- гидроклапана последовательности для пропускания потока рабочей жидкости;
- гидроклапана разности давлений для поддержания заданной разности давлений;
- предохранительного клапана для избежания превышение установленного давления объемного гидропривода;
- переливного гидроклапана для поддержания установленного давления.
Описание

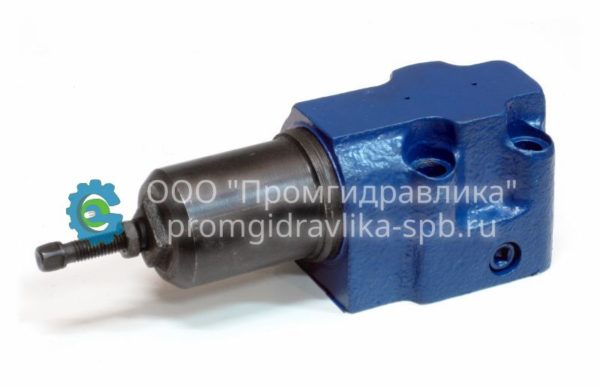

Гидроклапаны давления Г54-3 подразделяются по исполнению: П — клапан стыкового соединения; без буквы – трубное.
Исполнение по давлению: давление настройки без буквы — 2,5Мпа; А — 1 МПа; Б — 6,3 МПа; В- 10 МПа.
Климатическое исполнение УХЛ, категория размещения 4.
Технические характеристики гидроклапанов давления Г54-3:
| Марка гидроклапана | Условный проход, мм | Давление нагнетания, МПа | Расход рабочей жидкости, л/мин | Присоединение | Масса, кг | Габаритные размеры, мм | ||
| Ном. | Макс. | Ном. | Макс. | |||||
| АГ54-32М | 10 | 1 | 1,2 | 3,2 | 4,5 | К3/8″ | 2,3 | 201х56х79 |
| ПАГ54-32М | 10 | 1 | 1,2 | 32 | 50 | стыковое | 2,55 | 201х68х67 |
| Г54-32М | 10 | 2,5 | 2,8 | 32 | 50 | К3/8″ | 2,3 | 201х56х79 |
| ПГ54-32М | 10 | 2,5 | 2,8 | 32 | 50 | стыковое | 2,55 | 201х68х67 |
| БГ54-32М | 10 | 6,3 | 7 | 32 | 50 | К3/8″ | 2,3 | 201х50х79 |
| ПБГ54-32М | 10 | 6,3 | 7 | 32 | 50 | стыковое | 2,55 | 201х68х67 |
| ВГ54-32М | 10 | 10 | 11,2 | 32 | 50 | К3/8″ | 2,3 | 201х56х79 |
| ПВГ54-32М | 10 | 10 | 11,2 | 32 | 50 | стыковое | 2,55 | 201х68х67 |
| ДГ54-32М | 10 | 20 | 23 | 32 | 50 | К3/8″ | 2,3 | 201х56х79 |
| ПДГ54-32М | 10 | 20 | 23 | 32 | 50 | стыковое | 2,55 | 201х68х67 |
| АГ54-34М | 20 | 1 | 1,2 | 125 | 170 | К3/4″ | 3,1 | 220х78х84 |
| ПАГ54-34М | 20 | 1 | 1,2 | 125 | 170 | стыковое | 4 | 220х88х66 |
| Г54-34М | 20 | 2,5 | 2,8 | 125 | 170 | К3/4″ | 3,1 | 220х78х84 |
| ПГ54-34М | 20 | 2,5 | 2,8 | 125 | 170 | стыковое | 4 | 220х88х66 |
| БГ54-34М | 20 | 6,3 | 7 | 125 | 170 | К3/4″ | 3,1 | 220х78х84 |
| ПБГ54-34М | 20 | 6,3 | 7 | 125 | 170 | стыковое | 4 | 220х88х66 |
| ВГ54-34М | 20 | 10 | 11,2 | 125 | 170 | К3/4″ | 3,1 | 220х78х84 |
| ПВГ54-34М | 20 | 10 | 11,2 | 125 | 170 | стыковое | 4 | 220х88х66 |
| ДГ54-34М | 20 | 20 | 23 | 125 | 170 | К3/4″ | 3,7 | 242х78х86 |
| ПДГ54-34М | 20 | 20 | 23 | 125 | 170 | стыковое | 4,6 | 242х88х71 |

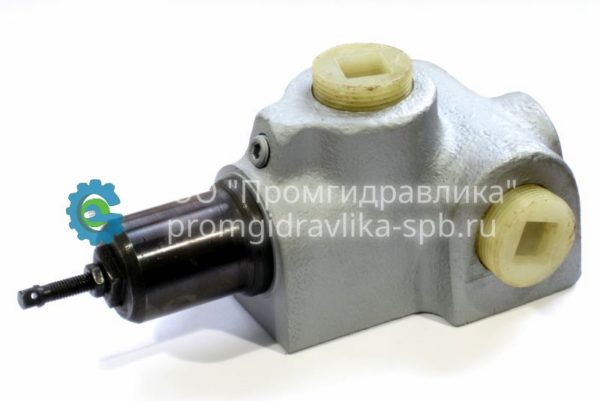

| АГ54-35М | 32 | 1 | 1,2 | 200 | 300 | К11/4″ | 6,4 | 252х100х94 |
| ПАГ54-35М | 32 | 1 | 1,2 | 200 | 300 | стыковое | 6,8 | 252х108х70 |
| Г54-35М | 32 | 2,5 | 2,8 | 200 | 300 | К11/4″ | 6,4 | 252х100х94 |
| ПГ54-35М | 32 | 2,5 | 2,8 | 200 | 300 | стыковое | 6,8 | 252х108х70 |
| БГ54-35М | 32 | 6,3 | 7 | 200 | 300 | К11/4″ | 6,4 | 252х100х94 |
