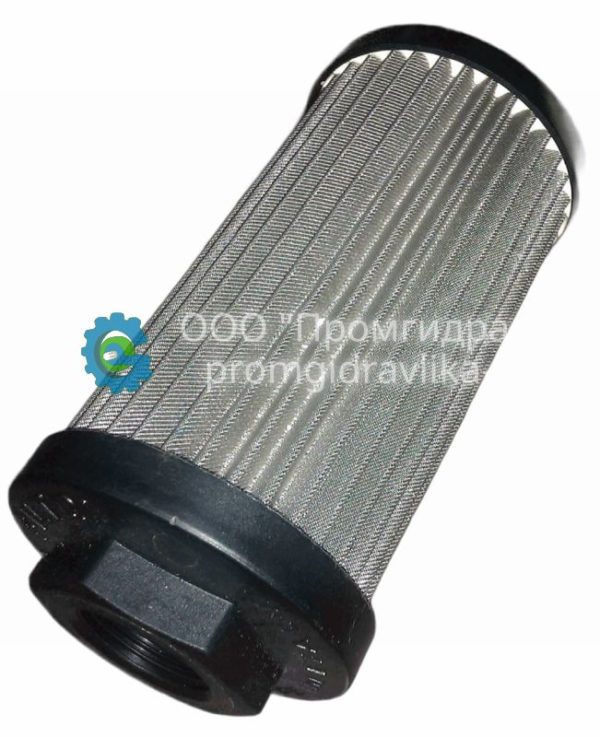

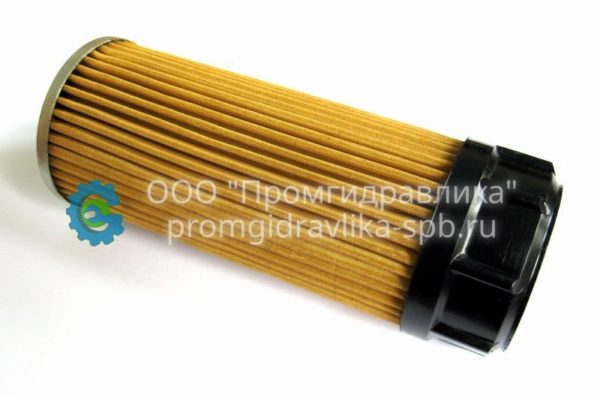

Фильтры всасывающие сетчатые

Фильтры всасывающие сетчатые устанавливаются на магистрали насосного оборудования, предназначены для очистки от механических загрязнений минеральных масел вязкостью 10-300 мм2 /с с температурными порогами внешней среды от 10 до 55°С в гидравлических и смазочных системах промышленных агрегатов и металлорежущих станков.

Фильтры всасывающие сетчатые изготавливаются в 2-х исполнениях:

1 — без предохранительного клапана;
2 — с предохранительным клапаном.

В условном обозначении сетчатого фильтра без предохранительного клапана, исполнение 1 не указывается. Фильтр всасывающий сетчатый имеет каркас, поддерживающий фильтрующий элемент. В верхней части фильтрующего элемента имеется головка с присоединительной резьбой, а нижней части — чашка. Всасывающий фильтр исполнения 2 имеет такое же устройство, как и фильтр исполнения 1, но в нём дополнительно на чашке расположен предохранительный клапан. Температура внешней среды от +1 °С до +40 °С.

Фильтры выпускаются по ОСТ2С41-2-80.

Описание

Технические характеристики всасывающих сетчатых фильтров:

Типоразмер фильтра	Условный проход, Ду, мм	Номинальный расход, л/мин	Номинальная тонкость фильтрации, мкм	Масса, кг, не более	Габаритные размеры, мм
8-160	8	2,5	160	0,05	32х70
8-160-2
8-80		2				80
8-80-2
10-160	10	10	160	0,12	60х110
10-160-2
10-80		8				80
10-80-2
20-160	20	40	160	0,27	60х155
20-160-2
20-80		32				80
20-80-2
40-160	40	160	160	0,52	88х210
40-160-2
40-80		125				80
40-80-2
80-80	80	320	80	2,21	150х350
80-80-2
80-160		400				160
80-160-2
