Фильтры щелевые
Фильтры щелевые применяются для фильтрации масел в гидравлических и смазочных систем станков и промышленного оборудования при давлении до 6,3 МПа, с возможностью с ручной очистки.
Фильтры выпускаются двух исполнений:

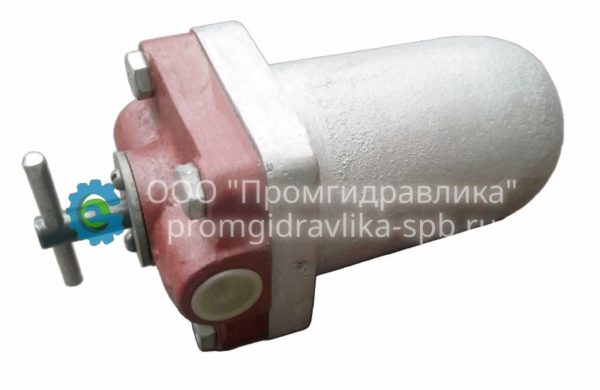

- в корпусе с резьбовым присоединением, монтируемые на трубопроводе;

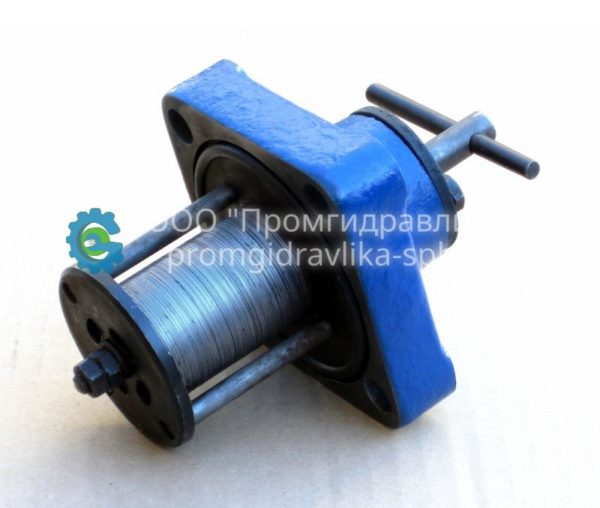

- встраиваемые, монтируемые непосредственно на корпусе механизма.
Фильтр имеет устройство для ручной очистки фильтрующего пакета.
Тонкость фильтрации определяется толщиной промежуточной пластины.
Описание
Технические характеристики щелевых фильтров:
| Марка фильтра | Условный проход, мм | Расход рабочей жидкости, л/мин | Тонкость фильтрации, мкм | Присоединение | Масса, кг |
| 10-80-1 | 10 | 10 | 80 | К3/8″ (М16х1,5) | 2,1 |
| 16-80-1 | 16 | 16 | К1/2″ (М22х1,5) | 2,1 | |
| 25-80-1 | 16 | 25 | К1/2″ (М22х1,5) | 4,5 | |
| 40-80-1 | 20 | 40 | К3/4″ (М27х2) | 5,12 | |
| 16-125-1 | 10 | 16 | 125 | К3/8″ (М16х1,5) | 2,1 |
| 25-125-1 | 16 | 25 | К1/2″ (М22х1,5) | 2,15 | |
| 40-125-1 | 16 | 40 | К1/2″ (М22х1,5) | 4,5 | |
| 63-125-1 | 20 | 63 | К3/4″ (М27х2) | 5,12 | |
| 10-80-2 | 10 | 10 | 80 | Встраиваемое | 1,47 |
| 16-80-2 | 16 | 16 | 1,53 | ||
| 25-80-2 | 16 | 25 | 3,15 | ||
| 40-80-2 | 20 | 40 | 3,57 | ||
| 16-125-2 | 10 | 16 | 125 | 1,47 | |
| 25-125-2 | 16 | 25 | 1,53 | ||
| 40-125-2 | 16 | 40 | 3,15 | ||
| 63-125-2 | 20 | 63 | 3,57 |
