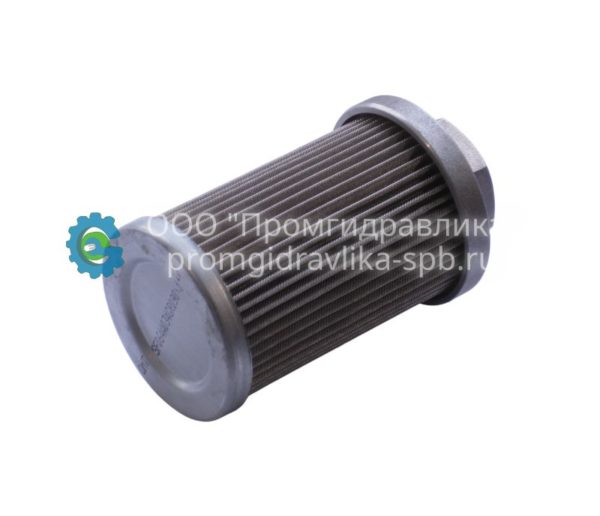

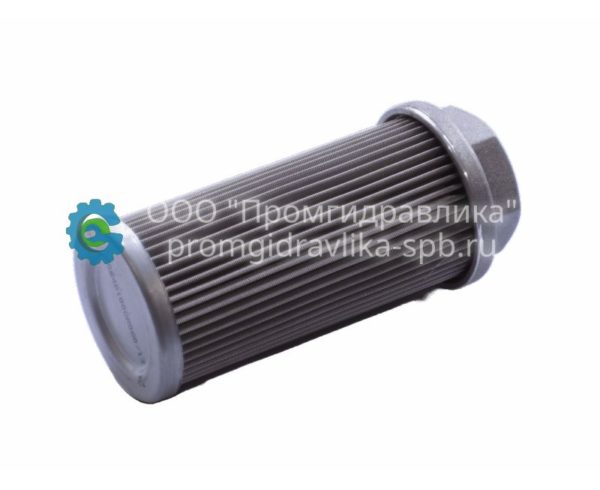

Фильтры сетчатые всасывающие SF, SFM, SP, SPM

Фильтры сетчатые всасывающие SF, SFM, SP, SPM применяются в линиях всасывания для фильтрации рабочих жидкостей от металлических и не металлических частиц.

Фильтры работают в режиме погружения в резервуар.

Всасывающие сетчатые фильтры SF, SP изготавливаются в двух исполнениях, с предохранительным клапаном и без клапана.

Всасывающие сетчатые фильтры SFM, SPM имеют магнитный сердечник, который исполняет функцию магнитного сепаратора и улавливает твердые металлические частицы. В таких фильтрах предохранительный клапан не предусмотрен.

Диапазон рабочей температуры для фильтров от минус 25 до плюс 90°С.

Описание

Технические характеристики фильтров SF, SFM, SP, SPM:

Типоразмер фильтра	Присоединение (размер А)		Номинальный расход, л/мин	Размеры, мм (см. чертёж ниже)
Типоразмер фильтра	BSP (цилиндрич.)	NPT (конич.)	Номинальный расход, л/мин	G	C	Ch
SF46A-14 SP46A-14 SFM46A-14 SPM46A-14	1/4″		10	90	46	30
SF46A-38 SP46A-38 SFM46A-38 SPM46A-38	3/8″		16	90	46	30
SF46B-12 SP46B-12 SFM46B-12 SPM46B-12	1/2″		22	105	46	30
SF64A-34 SP64A-34 SFM64A-34 SPM64A-34	3/4″		56	109	64	36
64A-12 SF64A-12 SP64A-12 SFM64A-12	1/2″		22	109	64	36
SF64B-34 SP64B-34 SFM64B-34 SPM64B-34	3/4″		56	139	64	36
SF64B-100 SP64B-100 SFM64B-100 SPM64B-100	1″		100	139	64	46
SF86A-100 SP86A-100 SFM86A-100 SPM86A-100	1″		100	139	86	60
SF86A-114 SP86A-114 SFM86A-114 SPM86A-114	1 1/4″		140	139	86	60
SF86A-112 SP86A-112 SFM86A-112 SPM86A-112	1 1/2″		200	139	86	60
SF86B-112 SP86B-112 SFM86B-112 SPM86B-112	1 1/2″		200	200	86	60
SF86C-112 SP86C-112 SFM86C-112 SPM86C-112	1 1/2″		200	260	86	60
SF86C-200 SP86C-200 SFM86C-200 SPM86C-200	2″		340	260	86	70
SF86D-200 SP86D-200 SFM86D-200 SPM86D-200	2″		340	331	86	70
SF150A-112 SP150A-112 SFM150A-112 SPM150A-112	1 1/2″		200	151	150	70
SF150A-200 SP150A-200 SFM150A-200 SPM150A-200	2″		340	151	150	70
SF150B-212 SP150B-212 SFM150B-212 SPM150B-212	2 1/2″		660	211	150	90
SF150C-300 SP150C-300 SFM150C-300 SPM150C-300	3″		760	272	150	100
