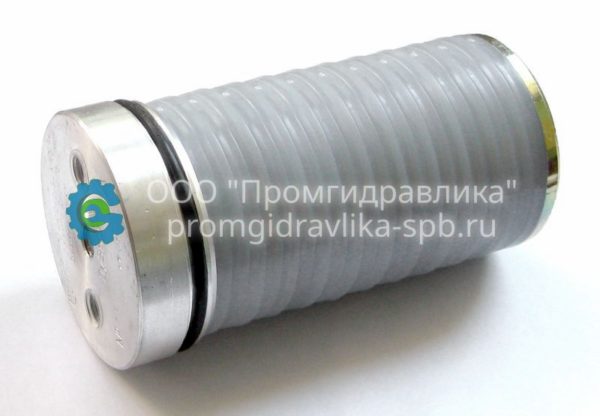

Фильтры сетчатые С42

Фильтры сетчатые С42 с номинальной тонкостью фильтрации 160 мкм предназначены для очистки жидкостей, кинематическая вязкость которых не более 500 мм2/с, от механических примесей в гидравлических и смазочных системах токарно-винторезных, шлифовальных станков.

Фильтры сетчатые С42 предназначены для очистки жидкостей от механических примесей в гидравлических и смазочных системах металлообрабатывающих станков, работающих при номинальном давлении 0,63 МПа. Фильтры работают на минеральных маслах с кинематической вязкостью не более 500 мм/с и температурой 10-70°С. Температура окружающей среды 10-50°С.

Фильтры типа ВС42-5 притычные, выпускаются для установки на крышки смазочных баков и панелей гидросистем. Фильтр типа ВС42-5 принципиально не отличается от фильтра типа АС42-5, различие в конструкции головки, имеющей посадочные места на входном и выходном отверстиях под резиновые уплотнения круглого сечения.

Описание

Технические характеристики фильтров сетчатых С42:

Марка фильтра	Условный проход, мм	Номинальный перепад давления , МПа	Расход рабочей жидкости, л/мин	Тонкость фильтрации, мкм	Присоединение	Масса, кг
0,16АС42-51	10	0,1	16	160	К3/8″	0,85
0,16АС42-52	16		32		К1/2″	0,9
0,16АС42-53	20		63		К3/4″	1,05
0,16АС42-54	25		100		К1″	1,1
0,08АС42-51	10	0,05	8	80	К3/8″	0,85
0,08АС42-52	16		16		К1/2″	0,9
0,08АС42-53	20		32		К3/4″	1,05
0,08АС42-54	25		63		К1″	1,1
0,04АС42-51	10	0,1	4	40	К3/8″	0,85
0,04АС42-52	16		8		К1/2″	0,9
0,04АС42-53	20		16		К3/4″	1,05
0,04АС42-54	25	0,05	32		К1″	1,1
0,16ВС42-51	10	0,1	16	160	стыковое	0,85
0,16ВС42-52	16		32			0,9
0,16ВС42-53	20		63			1,05
0,16ВС42-54	25		100			1,1
0,08ВС42-51	10	0,05	8	80	стыковое	0,85
0,08ВС42-52	16		16			0,9
0,08ВС42-53	20		32			1,05
0,08ВС42-54	25		63			1,1
0,04ВС42-51	10	0,1	4	40	стыковое	0,85
0,04ВС42-52	16		8			0,9
0,04ВС42-53	20		16			1,05
0,04ВС42-54	25	0,05	32			1,1
0,04С42-54	8	0,06	16	40	К1/4″	1,23
